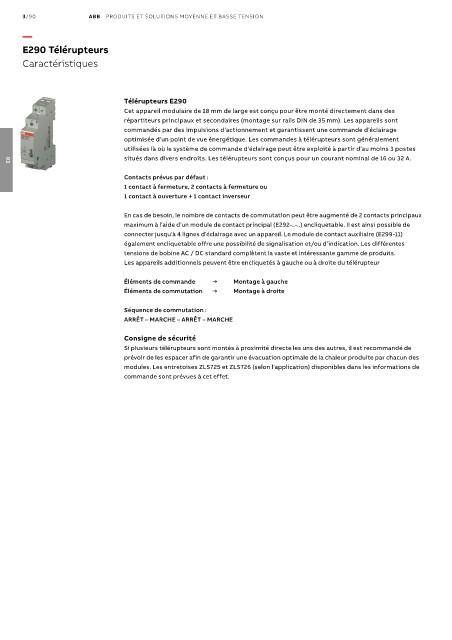

E290 Télérupteurs

Caractéristiques

Télérupteurs E290
Cet appareil modulaire de 18 mm de large est conçu pour être monté directement dans des
répartiteurs principaux et secondaires (montage sur rails DIN de 35 mm). Les appareils sont
commandés par des impulsions d’actionnement et garantissent une commande d’éclairage
optimisée d’un point de vue énergétique. Les commandes à télérupteurs sont généralement
utilisées là où le système de commande d’éclairage peut être exploité à partir d’au moins 3 postes
situés dans divers endroits. Les télérupteurs sont conçus pour un courant nominal de 16 ou 32 A.
03
Contacts prévus par défaut :
1 contact à fermeture, 2 contacts à fermeture ou
1 contact à ouverture + 1 contact inverseur

En cas de besoin, le nombre de contacts de commutation peut être augmenté de 2 contacts principaux
maximum à l’aide d’un module de contact principal (E292-..-..) encliquetable. Il est ainsi possible de
connecter jusqu’à 4 lignes d’éclairage avec un appareil. Le module de contact auxiliaire (E299-11)
également encliquetable offre une possibilité de signalisation et/ou d’indication. Les différentes
tensions de bobine AC / DC standard complètent la vaste et intéressante gamme de produits.
Les appareils additionnels peuvent être encliquetés à gauche ou à droite du télérupteur

Éléments de commande → Montage à gauche
Éléments de commutation → Montage à droite

Séquence de commutation :
ARRÊT – MARCHE – ARRÊT – MARCHE

Consigne de sécurité
Si plusieurs télérupteurs sont montés à proximité directe les uns des autres, il est recommandé de
prévoir de les espacer afin de garantir une évacuation optimale de la chaleur produite par chacun des
modules. Les entretoises ZLS725 et ZLS726 (selon l’application) disponibles dans les informations de
commande sont prévues à cet effet.
