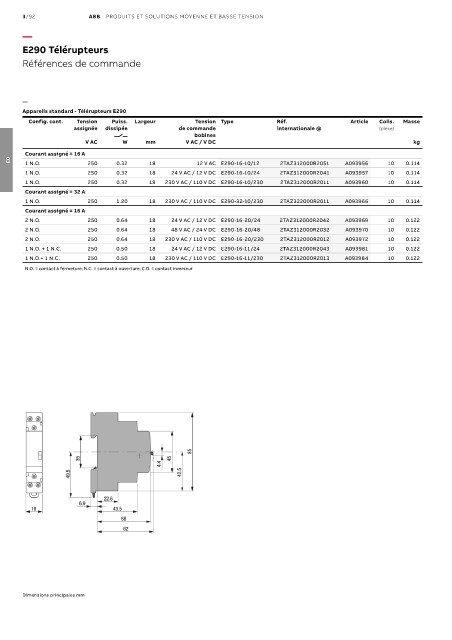

Page 290 - Les indispensables 2021

3/92 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
E290 Télérupteurs

Références de commande

—
Appareils standard - Télérupteurs E290
Config. cont. Tension Puiss. Largeur Tension Type Réf. Article Colis. Masse
assignée dissipée de commande internationale @ (pièce)
bobines
V AC W mm V AC / V DC kg
Courant assigné = 16 A
1 N.O. 250 0.32 18 12 V AC E290-16-10/12 2TAZ312000R2051 A093956 10 0.114
03
1 N.O. 250 0.32 18 24 V AC / 12 V DC E290-16-10/24 2TAZ312000R2041 A093957 10 0.114
1 N.O. 250 0.32 18 230 V AC / 110 V DC E290-16-10/230 2TAZ312000R2011 A093960 10 0.114
Courant assigné = 32 A
1 N.O. 250 1.20 18 230 V AC / 110 V DC E290-32-10/230 2TAZ322000R2011 A093966 10 0.114
Courant assigné = 16 A
2 N.O. 250 0.64 18 24 V AC / 12 V DC E290-16-20/24 2TAZ312000R2042 A093969 10 0.122
2 N.O. 250 0.64 18 48 V AC / 24 V DC E290-16-20/48 2TAZ312000R2032 A093970 10 0.122
2 N.O. 250 0.64 18 230 V AC / 110 V DC E290-16-20/230 2TAZ312000R2012 A093972 10 0.122
1 N.O. + 1 N.C. 250 0.50 18 24 V AC / 12 V DC E290-16-11/24 2TAZ312000R2043 A093981 10 0.122
1 N.O.+ 1 N.C. 250 0.50 18 230 V AC / 110 V DC E290-16-11/230 2TAZ312000R2013 A093984 10 0.122
N.O. = contact à fermeture; N.C. = contact à ouverture; C.O. = contact inverseur

Dimensions principales mm
