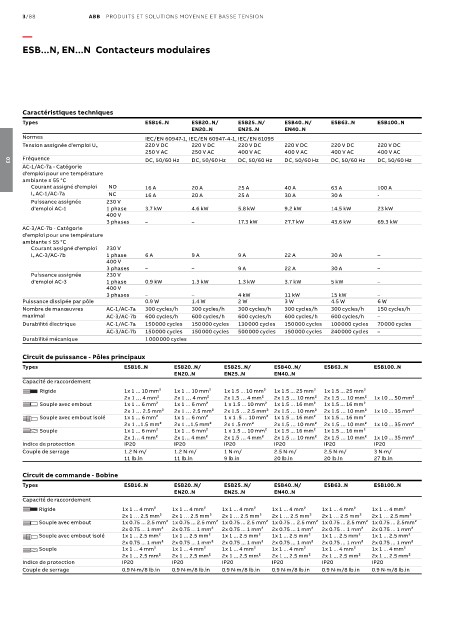

3/88 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
ESB...N, EN...N Contacteurs modulaires

Caractéristiques techniques
Types ESB16..N ESB20..N/ ESB25..N/ ESB40..N/ ESB63..N ESB100..N
EN20..N EN25..N EN40..N
Normes IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 61095
Tension assignée d'emploi U e 220 V DC 220 V DC 220 V DC 220 V DC 220 V DC 220 V DC
250 V AC 250 V AC 400 V AC 400 V AC 400 V AC 400 V AC
Fréquence DC, 50/60 Hz DC, 50/60 Hz DC, 50/60 Hz DC, 50/60 Hz DC, 50/60 Hz DC, 50/60 Hz
AC-1/AC-7a - Catégorie
03
d'emploi pour une température
ambiante ≤ 55 °C
Courant assigné d'emploi NO 16 A 20 A 25 A 40 A 63 A 100 A
I e AC-1/AC-7a NC 16 A 20 A 25 A 30 A 30 A -
Puissance assignée 230 V
d'emploi AC-1 1 phase 3.7 kW 4.6 kW 5.8 kW 9.2 kW 14.5 kW 23 kW
400 V
3 phases – – 17.3 kW 27.7 kW 43.6 kW 69.3 kW
AC-3/AC-7b - Catégorie
d'emploi pour une température
ambiante ≤ 55 °C
Courant assigné d'emploi 230 V
I e AC-3/AC-7b 1 phase 6 A 9 A 9 A 22 A 30 A –
400 V
3 phases – – 9 A 22 A 30 A –
Puissance assignée 230 V
d'emploi AC-3 1 phase 0.9 kW 1.3 kW 1.3 kW 3.7 kW 5 kW –
400 V
3 phases – – 4 kW 11 kW 15 kW –
Puissance dissipée par pôle 0.9 W 1.4 W 2 W 3 W 4.5 W 6 W
Nombre de manœuvres AC-1/AC-7a 300 cycles/h 300 cycles/h 300 cycles/h 300 cycles/h 300 cycles/h 150 cycles/h
maximal AC-3/AC-7b 600 cycles/h 600 cycles/h 600 cycles/h 600 cycles/h 600 cycles/h –
Durabilité électrique AC-1/AC-7a 150 000 cycles 150 000 cycles 130 000 cycles 150 000 cycles 100 000 cycles 70 000 cycles
AC-3/AC-7b 150 000 cycles 150 000 cycles 500 000 cycles 150 000 cycles 240 000 cycles –
Durabilité mécanique 1 000 000 cycles

Circuit de puissance - Pôles principaux
Types ESB16..N ESB20..N/ ESB25..N/ ESB40..N/ ESB63..N ESB100..N
EN20..N EN25..N EN40..N
Capacité de raccordement
Rigide 1x 1 ... 10 mm² 1x 1 ... 10 mm² 1x 1.5 ... 10 mm² 1x 1.5 ... 25 mm² 1x 1.5 ... 25 mm²
2x 1 … 4 mm² 2x 1 … 4 mm² 2x 1.5 … 4 mm² 2x 1.5 … 10 mm² 2x 1.5 … 10 mm² 1x 10 ... 50 mm²
Souple avec embout 1x 1 ... 6 mm² 1x 1 ... 6 mm² 1 x 1.5 ... 10 mm² 1x 1.5 ... 16 mm² 1x 1.5 ... 16 mm²
2x 1 … 2.5 mm² 2x 1 … 2.5 mm² 2x 1.5 … 2.5 mm² 2x 1.5 … 10 mm² 2x 1.5 … 10 mm² 1x 10 ... 35 mm²
Souple avec embout isolé 1x 1 ... 6 mm² 1x 1 ... 6 mm² 1 x 1 .5 ... 10 mm² 1x 1.5 ... 16 mm² 1x 1.5 ... 16 mm²
2x 1 ...1.5 mm² 2x 1 ...1.5 mm² 2x 1 .5 mm² 2x 1.5 … 10 mm² 2x 1.5 … 10 mm² 1x 10 ... 35 mm²
Souple 1x 1 ... 6 mm² 1x 1 ... 6 mm² 1 x 1.5 ... 10 mm² 1x 1.5 ... 16 mm² 1x 1.5 ... 16 mm²
2x 1… 4 mm² 2x 1… 4 mm² 2x 1.5 … 4 mm² 2x 1.5 … 10 mm² 2x 1.5 … 10 mm² 1x 10 ... 35 mm²
Indice de protection IP20 IP20 IP20 IP20 IP20 IP20
Couple de serrage 1.2 N·m/ 1.2 N·m/ 1 N·m/ 2.5 N·m/ 2.5 N·m/ 3 N·m/
11 lb.in 11 lb.in 9 lb.in 20 lb.in 20 lb.in 27 lb.in
Circuit de commande - Bobine
Types ESB16..N ESB20..N/ ESB25..N/ ESB40..N/ ESB63..N ESB100..N
EN20..N EN25..N EN40..N
Capacité de raccordement
Rigide 1x 1 ... 4 mm² 1x 1 ... 4 mm² 1x 1 ... 4 mm² 1x 1 ... 4 mm² 1x 1 ... 4 mm² 1x 1 ... 4 mm²
2x 1 … 2.5 mm² 2x 1 … 2.5 mm² 2x 1 … 2.5 mm² 2x 1 … 2.5 mm² 2x 1 … 2.5 mm² 2x 1 … 2.5 mm²
Souple avec embout 1x 0.75 ... 2.5 mm² 1x 0.75 ... 2.5 mm² 1x 0.75 ... 2.5 mm² 1x 0.75 ... 2.5 mm² 1x 0.75 ... 2.5 mm² 1x 0.75 ... 2.5mm²
2x 0.75 ... 1 mm² 2x 0.75 ... 1 mm² 2x 0.75 ... 1 mm² 2x 0.75 ... 1 mm² 2x 0.75 ... 1 mm² 2x 0.75 ... 1 mm²
Souple avec embout isolé 1x 1 ... 2.5 mm² 1x 1 ... 2.5 mm² 1x 1 ... 2.5 mm² 1x 1 ... 2.5 mm² 1x 1 ... 2.5 mm² 1x 1 ... 2.5 mm²
2x 0.75 ... 1 mm² 2x 0.75 ... 1 mm² 2x 0.75 ... 1 mm² 2x 0.75 ... 1 mm² 2x 0.75 ... 1 mm² 2x 0.75 ... 1 mm²
Souple 1x 1 ... 4 mm² 1x 1 ... 4 mm² 1x 1 ... 4 mm² 1x 1 ... 4 mm² 1x 1 ... 4 mm² 1x 1 ... 4 mm²
2x 1 ... 2.5 mm² 2x 1 ... 2.5 mm² 2x 1 ... 2.5 mm² 2x 1 ... 2.5 mm² 2x 1 ... 2.5 mm² 2x 1 ... 2.5 mm²
Indice de protection IP20 IP20 IP20 IP20 IP20 IP20
Couple de serrage 0.9 N·m/8 lb.in 0.9 N·m/8 lb.in 0.9 N·m/8 lb.in 0.9 N·m/8 lb.in 0.9 N·m/8 lb.in 0.9 N·m/8 lb.in
