ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/95

—

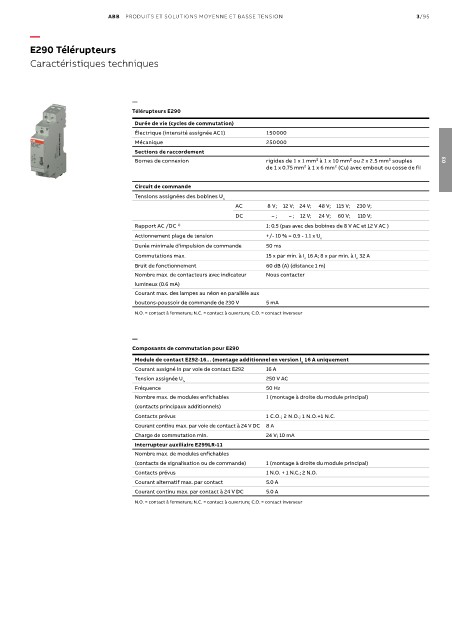

E290 Télérupteurs

Caractéristiques techniques

—
Télérupteurs E290
Durée de vie (cycles de commutation)
Électrique (intensité assignée AC1) 150 000
Mécanique 250 000
Sections de raccordement
Bornes de connexion rigides de 1 x 1 mm² à 1 x 10 mm² ou 2 x 2.5 mm² souples 03
de 1 x 0.75 mm² à 1 x 6 mm² (Cu) avec embout ou cosse de fil

Circuit de commande
Tensions assignées des bobines U n
AC 8 V; 12 V; 24 V; 48 V; 115 V; 230 V;
DC – ; – ; 12 V; 24 V; 60 V; 110 V;
Rapport AC /DC 1) 1: 0.5 (pas avec des bobines de 8 V AC et 12 V AC )
Actionnement plage de tension +/- 10 % = 0.9 - 1.1 x U
n
Durée minimale d’impulsion de commande 50 ms
Commutations max. 15 x par min. à I 16 A; 8 x par min. à I 32 A
n
n
Bruit de fonctionnement 60 dB (A) (distance 1 m)
Nombre max. de contacteurs avec indicateur Nous contacter
lumineux (0.6 mA)
Courant max. des lampes au néon en parallèle aux
boutons-poussoir de commande de 230 V 5 mA
N.O. = contact à fermeture; N.C. = contact à ouverture; C.O. = contact inverseur

—
Composants de commutation pour E290
Module de contact E292-16... (montage additionnel en version l 16 A uniquement
n
Courant assigné In par voie de contact E292 16 A
Tension assignée U 250 V AC
n
Fréquence 50 Hz
Nombre max. de modules enfichables 1 (montage à droite du module principal)
(contacts principaux additionnels)
Contacts prévus 1 C.O.; 2 N.O.; 1 N.O.+1 N.C.
Courant continu max. par voie de contact à 24 V DC 8 A
Charge de commutation min. 24 V; 10 mA
Interrupteur auxiliaire E299LR-11
Nombre max. de modules enfichables
(contacts de signalisation ou de commande) 1 (montage à droite du module principal)
Contacts prévus 1 N.O. + 1 N.C.; 2 N.O.
Courant alternatif max. par contact 5.0 A
Courant continu max. par contact à 24 V DC 5.0 A
N.O. = contact à fermeture; N.C. = contact à ouverture; C.O. = contact inverseur
