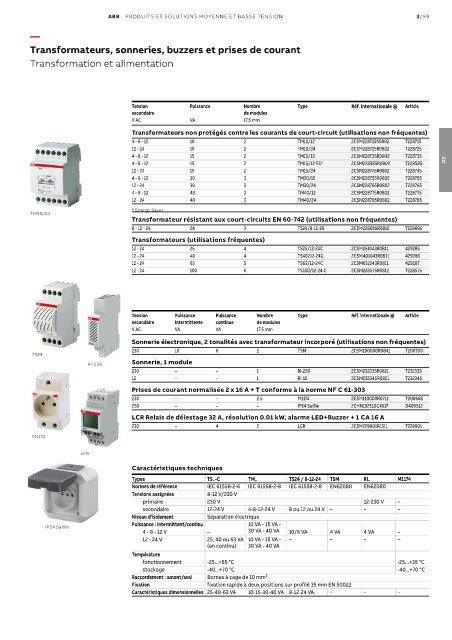

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/99

—
Transformateurs, sonneries, buzzers et prises de courant

Transformation et alimentation

Tension Puissance Nombre Type Réf. internationale @ Article
secondaire de modules
V AC VA 17.5 mm
Transformateurs non protégés contre les courants de court-circuit (utilisations non fréquentes)
4 - 8 - 12 10 2 TM10/12 2CSM228715R0802 T228715
12 - 24 10 2 TM10/24 2CSM228725R0802 T228725
4 - 8 - 12 15 2 TM15/12 2CSM228735R0802 T228735
4 - 8 - 12 15 2 TM15/12 ES* 2CSM228585R0802 T228585 03
12 - 24 15 2 TM15/24 2CSM228745R0802 T228745
4 - 8 - 12 30 3 TM30/12 2CSM228755R0802 T228755
12 - 24 30 3 TM30/24 2CSM228765R0802 T228765
4 - 8 - 12 40 3 TM40/12 2CSM228775R0802 T228775
12 - 24 40 3 TM40/24 2CSM228785R0802 T228785
* Energy Saver
TM30/24
Transformateur résistant aux court-circuits EN 60-742 (utilisations non fréquentes)
8 - 12 - 24 24 3 TS24/8-12-24 2CSM228695R0812 T228695
Transformateurs (utilisations fréquentes)
12 - 24 25 4 TS25/12-24C 2CSM251043R0811 429285
12 - 24 40 4 TS40/12-24C 2CSM401043R0811 429286
12 - 24 63 5 TS63/12-24C 2CSM631043R0811 429287
12 - 24 100 6 TS100/12-24 C 2CSM228575R0812 T228575

Tension Puissance Puissance Nombre Type Réf. internationale @ Article
secondaire intermittente continue de modules
V AC VA VA 17.5 mm
Sonnerie électronique, 2 tonalités avec transformateur incorporé (utilisations non fréquentes)
230 10 6 2 TSM 2CSM100000R0841 T200700
TSM
Sonnerie, 1 module
RI-230
230 – – 1 RI-230 2CSM232335R0821 T232335
12 – – 1 RI-12 2CSM232345R0821 T232345
Prises de courant normalisée 2 x 16 A + T conforme à la norme NF C 61-303
230 – – 2.5 M1174 2CSM110000R0711 T200660
250 – – – IP54 Saillie 2CHN192510C4517 D409512
LCR Relais de délestage 32 A, résolution 0.01 kW, alarme LED+Buzzer + 1 CA 16 A
230 – 4 2 LCR 2CSM229901R1311 T229901
M1174

LCR
Caractéristiques techniques
Types TS..-C TM.. TS24 / 8-12-24 TSM RI.. M1174
Normes de référence IEC 61558-2-6 IEC 61558-2-8 IEC 61558-2-8 EN62080 EN62080
Tensions assignées 8-12 V/230 V
primaire 230 V 12-230 V –
secondaire 12-24 V 4-8-12-24 V 8 ou 12 ou 24 V – – –
Niveau d'isolement Séparation électrique
Puissance : intermittent/continu 10 VA - 15 VA -
IP54 Saillie
4 - 8 - 12 V – 30 VA - 40 VA 10/6 VA 4 VA 4 VA –
12 - 24 V 25, 40 ou 63 VA 10 VA - 15 VA - – – – –
(en continu) 30 VA - 40 VA
Température
fonctionnement -25...+55 °C -25...+35 °C
stockage -40...+70 °C -40...+70 °C
Raccordement : amont/aval Bornes à cage de 10 mm²
Fixation fixation rapide à deux positions sur profilé 35 mm EN 50022
Caractéristiques dimensionnelles 25-40-63 VA 10-15-30-40 VA 8-12-24 VA – – –
