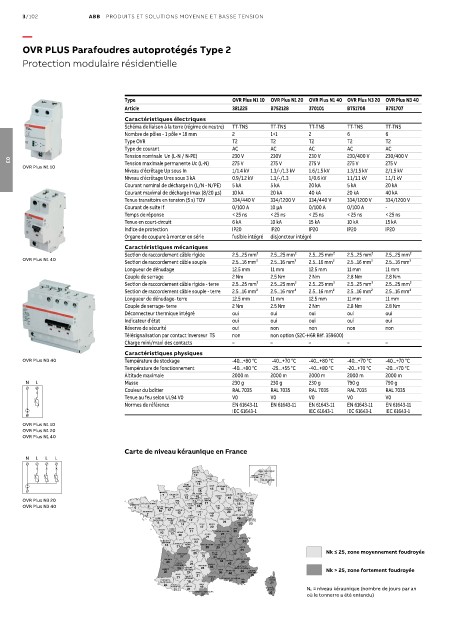

OVR PLUS Parafoudres autoprotégés Type 2

Protection modulaire résidentielle

Type OVR Plus N1 10 OVR Plus N1 20 OVR Plus N1 40 OVR Plus N3 20 OVR Plus N3 40
Article 381225 B752128 370101 B751708 B751707
Caractéristiques électriques
Schéma de liaison à la terre (régime de neutre) TT-TNS TT-TNS TT-TNS TT-TNS TT-TNS
Nombre de pôles - 1 pôle = 18 mm 2 1+1 2 6 6
Type OVR T2 T2 T2 T2 T2
Type de courant AC AC AC AC AC
Tension nominale Un (L-N / N-PE) 230 V 230V 230 V 230/400 V 230/400 V
Tension maximale permanente Uc (L-N) 275 V 275 V 275 V 275 V 275 V
03
OVR Plus N1 10
Niveau d'écrêtage Up sous In 1/1.4 kV 1.3/-/1.3 kV 1.6/1.5 kV 1.3/1.5 kV 2/1.5 kV
Niveau d'écrêtage Ures sous 3 kA 0.9/1.2 kV 1.3/-/1.3 1/0.6 kV 1.1/1.1 kV 1.1/1 kV
Courant nominal de décharge In (L/N - N/PE) 5 kA 5 kA 20 kA 5 kA 20 kA
Courant maximal de décharge Imax (8/20 µs) 10 kA 20 kA 40 kA 20 kA 40 kA
Tenue transitoire en tension (5 s) TOV 334/440 V 334/1200 V 334/440 V 334/1200 V 334/1200 V
Courant de suite If 0/100 A 10 µA 0/100 A 0/100 A -
Temps de réponse < 25 ns < 25 ns < 25 ns < 25 ns < 25 ns
Tenue en court-circuit 6 kA 10 kA 15 kA 10 kA 15 kA
Indice de protection IP20 IP20 IP20 IP20 IP20
Organe de coupure à monter en série fusible intégré disjoncteur intégré
Caractéristiques mécaniques
Section de raccordement câble rigide 2.5...25 mm² 2.5...25 mm² 2.5...25 mm² 2.5...25 mm² 2.5...25 mm²
OVR Plus N1 40
Section de raccordement câble souple 2.5...16 mm² 2.5...16 mm² 2.5...16 mm² 2.5...16 mm² 2.5...16 mm²
Longueur de dénudage 12.5 mm 11 mm 12.5 mm 11 mm 11 mm
Couple de serrage 2 Nm 2.5 Nm 2 Nm 2.8 Nm 2.8 Nm
Section de raccordement câble rigide - terre 2.5...25 mm² 2.5...25 mm² 2.5...25 mm² 2.5...25 mm² 2.5...25 mm²
Section de raccordement câble souple - terre 2.5...16 mm² 2.5...16 mm² 2.5...16 mm² 2.5...16 mm² 2.5...16 mm²
Longueur de dénudage- terre 12.5 mm 11 mm 12.5 mm 11 mm 11 mm
Couple de serrage- terre 2 Nm 2.5 Nm 2 Nm 2.8 Nm 2.8 Nm
Déconnecteur thermique intégré oui oui oui oui oui
Indicateur d'état oui oui oui oui oui
Réserve de sécurité oui non non non non
Télésignalisation par contact inverseur TS non non option (S2C-H6R Réf. 359600)
Charge mini/maxi des contacts – – – – –
Caractéristiques physiques
OVR Plus N3 40 Température de stockage -40...+80 °C -40...+70 °C -40...+80 °C -40...+70 °C -40...+70 °C
Température de fonctionnement -40...+80 °C -25...+55 °C -40...+80 °C -20...+70 °C -20...+70 °C
Altitude maximale 2000 m 2000 m 2000 m 2000 m 2000 m
N L Masse 230 g 230 g 230 g 790 g 790 g
Couleur du boîtier RAL 7035 RAL 7035 RAL 7035 RAL 7035 RAL 7035
Tenue au feu selon UL94 V0 V0 V0 V0 V0 V0
Normes de référence EN 61643-11 EN 61643-11 EN 61643-11 EN 61643-11 EN 61643-11
IEC 61643-1 IEC 61643-1 IEC 61643-1 IEC 61643-1
OVR Plus N1 10
OVR Plus N1 20
OVR Plus N1 40
