3/104 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

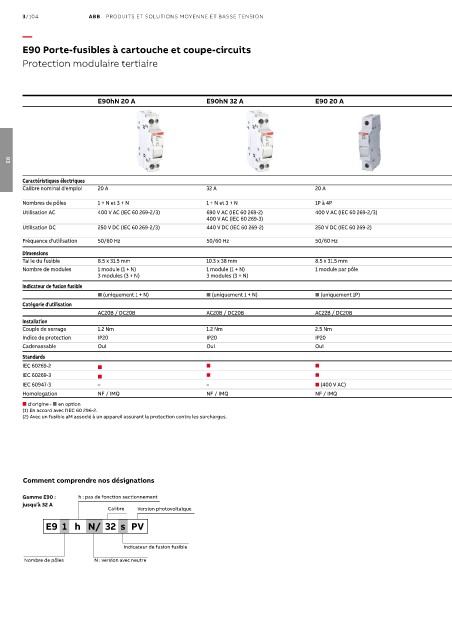

E90 Porte-fusibles à cartouche et coupe-circuits

Protection modulaire tertiaire

E90hN 20 A E90hN 32 A E90 20 A E90 32 A E90PV 32 A E90/50 E90/125

03
Caractéristiques électriques
Calibre nominal d'emploi 20 A 32 A 20 A 32 A
32 A 50 A 100 A (1) / 125 A (2)
Nombres de pôles 1 + N et 3 + N 1 + N et 3 + N 1P à 4P 1P à 4P
1P ou 2P
Utilisation AC 400 V AC (IEC 60 269-2/3) 690 V AC (IEC 60 269-2) 400 V AC (IEC 60 269-2/3) 690 V AC (IEC 60 269-2) –
400 V AC (IEC 60 269-3) 400 V AC (IEC 60 269-3)
Utilisation DC 250 V DC (IEC 60 269-2/3) 440 V DC (IEC 60 269-2) 250 V DC (IEC 60 269-2) 440 V DC (IEC 60 269-2)
1000 V DC
Fréquence d'utilisation 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz
50/60 Hz 50/60 Hz 50/60 Hz
Dimensions
Taille du fusible 8.5 x 31.5 mm 10.3 x 38 mm 8.5 x 31.5 mm 10,3 x 38 mm 10,3 x 38 mm 14 x 51 mm 22 x 58 mm
Nombre de modules 1 module (1 + N) 1 module (1 + N) 1 module par pôle 1 module par pôle 1 module par pôle
3 modules (3 + N) 3 modules (3 + N)
Indicateur de fusion fusible
■ (uniquement 1 + N) ■ (uniquement 1 + N) ■ (uniquement 1P) ■ (uniquement 1P) ■ (1 et 2P) ■ P+N uniquement (LED) ■ P+N uniquement (LED)
Catégorie d'utilisation
AC20B / DC20B AC20B / DC20B AC22B / DC20B AC22B / DC20B DC20B AC20B / DC20B AC20B / DC20B
Installation
Couple de serrage 1.2 Nm 1.2 Nm 2.5 Nm 2.5 Nm 2.5 Nm 3...3.5 Nm 3.5...4 Nm
Indice de protection IP20 IP20 IP20 IP20 IP20 IP20 IP20
Cadenassable Oui Oui Oui Oui Oui Oui Oui
Standards
IEC 60269-2 ■ ■ ■ ■ – ■ ■
IEC 60269-3 ■ ■ ■ ■ – – –
IEC 60947-3 – – ■ (400 V AC) ■ (690 V AC) ■ (1000 V DC) ■ ■
Homologation NF / IMQ NF / IMQ NF / IMQ NF / IMQ NF / IMQ – –
■ d'origine - ■ en option
(1) En accord avec l'IEC 60 296-2.
(2) Avec un fusible aM associé à un appareil assurant la protection contre les surcharges.

Comment comprendre nos désignations

Gamme E90 : h : pas de fonction sectionnement
jusqu'à 32 A
Calibre Version photovoltaïque

E9 1 h N/ 32 s PV

Indicateur de fusion fusible

Nombre de pôles N : version avec neutre
