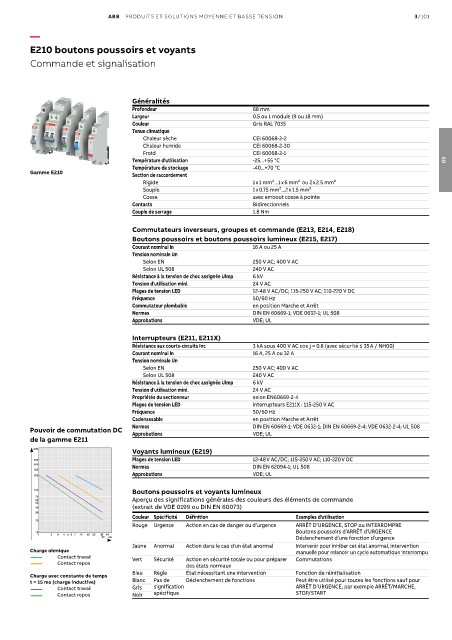

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/101

—
E210 boutons poussoirs et voyants

Commande et signalisation

Généralités
Profondeur 68 mm
Largeur 0.5 ou 1 module (9 ou 18 mm)
Couleur Gris RAL 7035
Tenue climatique
Chaleur sèche CEI 60068-2-2
Chaleur humide CEI 60068-2-30
Froid CEI 60068-2-1
Température d'utilisation -25...+55 °C 03
Température de stockage -40...+70 °C
Gamme E210 Section de raccordement
Rigide 1 x 1 mm²...1 x 6 mm² ou 2 x 2.5 mm²
Souple 1 x 0.75 mm²...2 x 1.5 mm²
Cosse avec embout cosse à pointe
Contacts Bidirectionnels
Couple de serrage 1.8 Nm

Commutateurs inverseurs, groupes et commande (E213, E214, E218)
Boutons poussoirs et boutons poussoirs lumineux (E215, E217)
Courant nominal In 16 A ou 25 A
Tension nominale Un
Selon EN 250 V AC; 400 V AC
Selon UL 508 240 V AC
Résistance à la tension de choc assignée Uimp 6 kV
Tension d'utilisation mini. 24 V AC
Plages de tension LED 12-48 V AC/DC; 115-250 V AC; 110-220 V DC
Fréquence 50/60 Hz
Commutateur plombable en position Marche et Arrêt
Normes DIN EN 60669-1; VDE 0632-1; UL 508
Approbations VDE; UL

Interrupteurs (E211, E211X)
Résistance aux courts-circuits Inc 3 kA sous 400 V AC cos j = 0.8 (avec sécurité ≤ 35 A / NH00)
Courant nominal In 16 A, 25 A ou 32 A
Tension nominale Un
Selon EN 250 V AC; 400 V AC
Selon UL 508 240 V AC
Résistance à la tension de choc assignée Uimp 6 kV
Tension d'utilisation mini. 24 V AC
Propriétés du sectionneur selon EN60669-2-4
Plages de tension LED interrupteurs E211X : 115-250 V AC
Fréquence 50/60 Hz
Cadenassable en position Marche et Arrêt
Normes DIN EN 60669-1; VDE 0632-1; DIN EN 60669-2-4; VDE 0632-2-4; UL 508
Pouvoir de commutation DC Approbations VDE; UL
de la gamme E211
U/V
Voyants lumineux (E219)
Plages de tension LED
500 12-48 V AC/DC; 115-250 V AC; 110-220 V DC
400 Normes DIN EN 62094-1; UL 508
300
200 Approbations VDE; UL
100 Boutons poussoirs et voyants lumineux
70
60 Aperçu des significations générales des couleurs des éléments de commande
50
40 (extrait de VDE 0199 ou DIN EN 60073)
30
Couleur Spécificité Définition Exemples d'utilisation
20
Rouge Urgence Action en cas de danger ou d'urgence ARRÊT D’URGENCE, STOP ou INTERROMPRE
10 Boutons poussoirs d’ARRÊT d’URGENCE
1 2 3 4 5 6 7 10 16 20 30 40
32 I /A Déclenchement d’une fonction d’urgence
Jaune Anormal Action dans le cas d'un état anormal Intervenir pour inhiber cet état anormal, intervention
Charge ohmique manuelle pour relancer un cycle automatique interrompu
Contact travail Vert Sécurité Action en sécurité totale ou pour préparer Commutations
Contact repos des états normaux
Bleu Règle État nécessitant une intervention Fonction de réinitialisation
Charge avec constante de temps
t = 15 ms (charge inductive) Blanc Pas de Déclenchement de fonctions Peut être utilisé pour toutes les fonctions sauf pour
Contact travail Gris signification ARRÊT D’URGENCE, par exemple ARRÊT/MARCHE,
Contact repos Noir spécifique STOP/START
