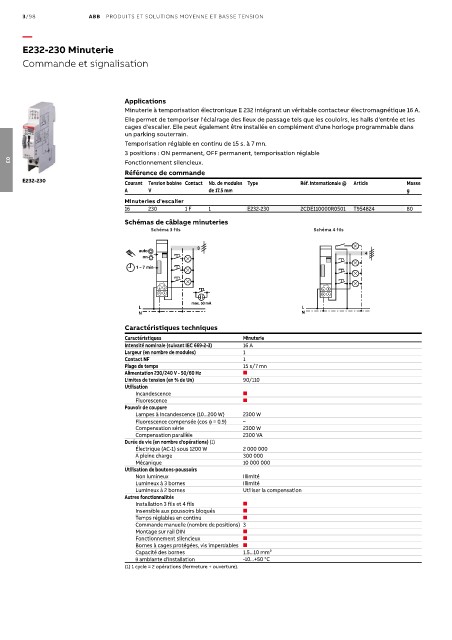

3/98 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
E232-230 Minuterie

Commande et signalisation

Applications
Minuterie à temporisation électronique E 232 intégrant un véritable contacteur électromagnétique 16 A.
Elle permet de temporiser l'éclairage des lieux de passage tels que les couloirs, les halls d'entrée et les
cages d'escalier. Elle peut également être installée en complément d'une horloge programmable dans
un parking souterrain.
Temporisation réglable en continu de 15 s. à 7 mn. 22/43 22/43
3 positions : ON permanent, OFF permanent, temporisation réglable
Fonctionnement silencieux.
03
Référence de commande
— —
E232-230 Courant Tension bobine Contact Nb. de modules Type Réf. internationale @ Article Masse
Quick product references
V
de 17.5 mm
A Quick product references g
Control and automation wiring diagrams
Control and automation wiring diagrams
Minuteries d'escalier
16 230 1 F 1 E232-230 2CDE110000R0501 T954824 80
Schémas de câblage minuteries
E 232
E 232
Schéma 3 fils Schéma 4 fils

E 232-230 3 conductor E 232-230 4 conductor
E 232-230 3 conductor E 232-230 4 conductor
Caractéristiques techniques
Caractéristiques Minuterie
Intensité nominale (suivant IEC 669-2-3) 16 A
Largeur (en nombre de modules) 1
Contact NF 1
Plage de temps 15 s/7 mn
Alimentation 230/240 V - 50/60 Hz ■
Limites de tension (en % de Un) 90/110
Utilisation
Incandescence ■
Fluorescence ■
Pouvoir de coupure
Lampes à incandescence (10...200 W) 2300 W
Fluorescence compensée (cos ϕ = 0.9) –
Compensation série
E 232E-8/230 Multi 10 3 conductor 2300 W E 232E-8/230 Multi 10 4 conductor
E 232E-8/230 Multi 10 4 conductor
E 232E-8/230 Multi 10 3 conductor
Compensation parallèle 2300 VA
Durée de vie (en nombre d'opérations) (1)
Électrique (AC-1) sous 1200 W 2 000 000
A pleine charge 300 000
Mécanique 10 000 000
Utilisation de boutons-poussoirs
Non lumineux Illimité
Lumineux à 3 bornes Illimité
Lumineux à 2 bornes Utiliser la compensation
Autres fonctionnalités
Installation 3 fils et 4 fils ■
Insensible aux poussoirs bloqués ■
Temps réglables en continu ■
Commande manuelle (nombre de positions) 3
Montage sur rail DIN ■
Fonctionnement silencieux ■
Bornes à cages protégées, vis imperdables ■
Capacité des bornes 1.5...10 mm²
θ ambiante d'installation -10...+50 °C
(1) 1 cycle = 2 opérations (fermeture + ouverture).
