3/94 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

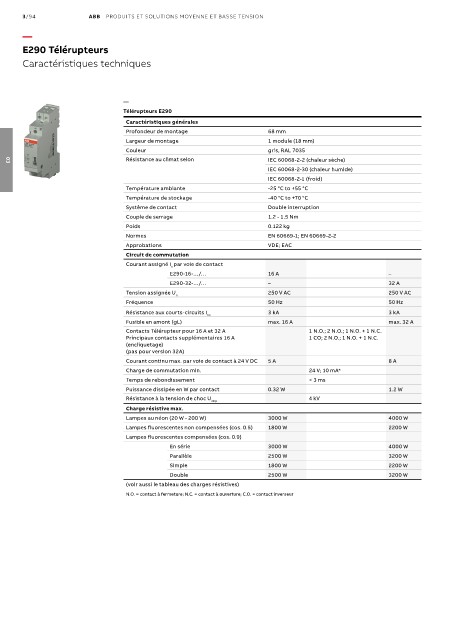

E290 Télérupteurs

Caractéristiques techniques

—
Télérupteurs E290
Caractéristiques générales
Profondeur de montage 68 mm
Largeur de montage 1 module (18 mm)
Couleur gris, RAL 7035
Résistance au climat selon IEC 60068-2-2 (chaleur sèche)
03
IEC 60068-2-30 (chaleur humide)
IEC 60068-2-1 (froid)
Température ambiante -25 °C to +55 °C
Température de stockage -40 °C to +70 °C
Système de contact Double interruption
Couple de serrage 1.2 - 1.5 Nm
Poids 0.122 kg
Normes EN 60669-1; EN 60669-2-2
Approbations VDE; EAC
Circuit de commutation
Courant assigné I par voie de contact
n
E290-16-…/… 16 A –
E290-32-…/… – 32 A
Tension assignée U 250 V AC 250 V AC
n
Fréquence 50 Hz 50 Hz
Résistance aux courts-circuits I 3 kA 3 kA
nc
Fusible en amont (gL) max. 16 A max. 32 A
Contacts Télérupteur pour 16 A et 32 A 1 N.O.; 2 N.O.; 1 N.O. + 1 N.C.
Principaux contacts supplémentaires 16 A 1 CO; 2 N.O.; 1 N.O. + 1 N.C.
(encliquetage)
(pas pour version 32A)
Courant continu max. par voie de contact à 24 V DC 5 A 8 A
Charge de commutation min. 24 V; 10 mA*
Temps de rebondissement < 3 ms
Puissance dissipée en W par contact 0.32 W 1.2 W
Résistance à la tension de choc U 4 kV
imp
Charge résistive max.
Lampes au néon (20 W - 200 W) 3000 W 4000 W
Lampes fluorescentes non compensées (cos. 0.5) 1800 W 2200 W
Lampes fluorescentes compensées (cos. 0.9)
En série 3000 W 4000 W
Parallèle 2500 W 3200 W
Simple 1800 W 2200 W
Double 2500 W 3200 W
(voir aussi le tableau des charges résistives)
N.O. = contact à fermeture; N.C. = contact à ouverture; C.O. = contact inverseur
