ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/167

—

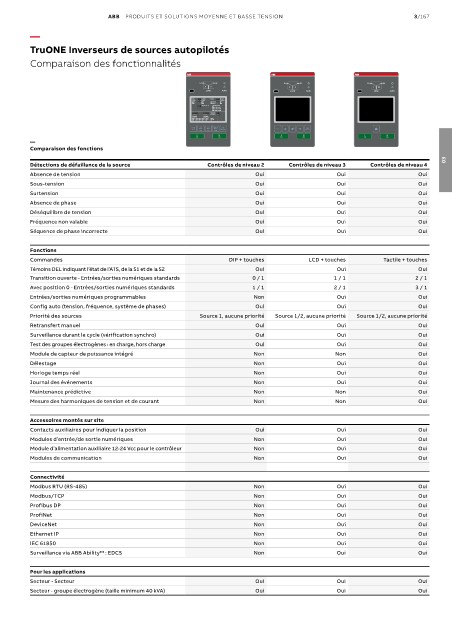

TruONE Inverseurs de sources autopilotés

Comparaison des fonctionnalités

S1 S2 S1 S2 S1 S2
l ll ! l ll ! l ll !
LOAD AUTO LOAD AUTO LOAD AUTO
Auto In-phase Priority Manual
config monitor retransfer
Start On No priority On
Ok Off Source 1 Off
Dropout ∆U / ∆f ∆U 5% / ∆f 5%
∆U 10% / ∆f 5%
∆U 15% / ∆f 10%
∆U 20% / ∆f 10%
Generator
stop delay
S1 Failure S1 Return
delay [s] delay [min]
0 2 4 10 20 30 s
1 3 5 15 30 4 min
Lamp Off load On load Bypass Auto Esc Auto
time
test test test delay Alarm reset Alarm reset
l ll l ll l ll
ON ON ON ON ON ON
—
Comparaison des fonctions
03
Détections de défaillance de la source Contrôles de niveau 2 Contrôles de niveau 3 Contrôles de niveau 4
Absence de tension Oui Oui Oui
Sous-tension Oui Oui Oui
Surtension Oui Oui Oui
Absence de phase Oui Oui Oui
Déséquilibre de tension Oui Oui Oui
Fréquence non valable Oui Oui Oui
Séquence de phase incorrecte Oui Oui Oui
Fonctions
Commandes DIP + touches LCD + touches Tactile + touches
Témoins DEL indiquant l’état de l’ATS, de la S1 et de la S2 Oui Oui Oui
Transition ouverte - Entrées/sorties numériques standards 0 / 1 1 / 1 2 / 1
Avec position 0 - Entrées/sorties numériques standards 1 / 1 2 / 1 3 / 1
Entrées/sorties numériques programmables Non Oui Oui
Config auto (tension, fréquence, système de phases) Oui Oui Oui
Priorité des sources Source 1, aucune priorité Source 1/2, aucune priorité Source 1/2, aucune priorité
Retransfert manuel Oui Oui Oui
Surveillance durant le cycle (vérification synchro) Oui Oui Oui
Test des groupes électrogènes : en charge, hors charge Oui Oui Oui
Module de capteur de puissance intégré Non Non Oui
Délestage Non Oui Oui
Horloge temps réel Non Oui Oui
Journal des événements Non Oui Oui
Maintenance prédictive Non Non Oui
Mesure des harmoniques de tension et de courant Non Non Oui

Accessoires montés sur site
Contacts auxiliaires pour indiquer la position Oui Oui Oui
Modules d’entrée/de sortie numériques Non Oui Oui
Module d’alimentation auxiliaire 12-24 Vcc pour le contrôleur Non Oui Oui
Modules de communication Non Oui Oui

Connectivité
Modbus RTU (RS-485) Non Oui Oui
Modbus/TCP Non Oui Oui
Profibus DP Non Oui Oui
ProfiNet Non Oui Oui
DeviceNet Non Oui Oui
Ethernet IP Non Oui Oui
IEC 61850 Non Oui Oui
TM
Surveillance via ABB Ability : EDCS Non Oui Oui
Pour les applications
Secteur - Secteur Oui Oui Oui
Secteur - groupe électrogène (taille minimum 40 kVA) Oui Oui Oui
