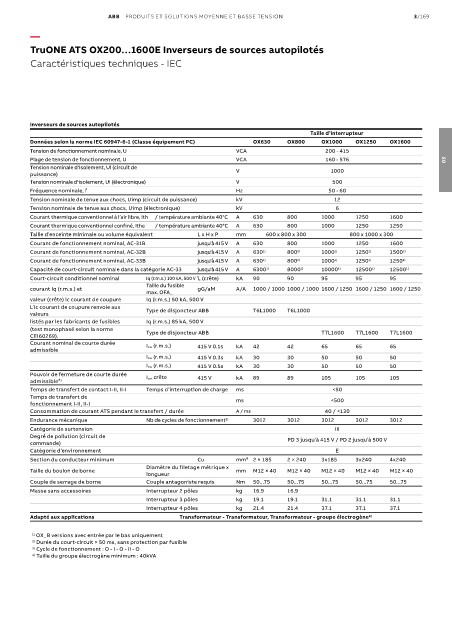

TruONE ATS OX200…1600E Inverseurs de sources autopilotés

Caractéristiques techniques - IEC

Inverseurs de sources autopilotés
Taille d’interrupteur
Données selon la norme IEC 60947-6-1 (Classe équipement PC) OX630 OX800 OX1000 OX1250 OX1600
Tension de fonctionnement nominale, U VCA 200 - 415
Plage de tension de fonctionnement, U VCA 160 - 576 03
Tension nominale d'isolement, Ui (circuit de V 1000
puissance)
Tension nominale d'isolement, Ui (électronique) V 500
Fréquence nominale, f Hz 50 - 60
Tension nominale de tenue aux chocs, Uimp (circuit de puissance) kV 12
Tension nominale de tenue aux chocs, Uimp (électronique) kV 6
Courant thermique conventionnel à l’air libre, Ith / température ambiante 40°C A 630 800 1000 1250 1600
Courant thermique conventionnel confiné, Ithe / température ambiante 40°C A 630 800 1000 1250 1250
Taille d’enceinte minimale ou volume équivalent L x H x P mm 600 x 800 x 300 800 x 1000 x 300
Courant de fonctionnement nominal, AC-31B jusqu'à 415 V A 630 800 1000 1250 1600
Courant de fonctionnement nominal, AC-32B jusqu'à 415 V A 630 1) 800 1) 1000 1) 1250 1) 1500 1)
Courant de fonctionnement nominal, AC-33B jusqu'à 415 V A 630 1) 800 1) 1000 1) 1250 1) 1250 1)
Capacité de court-circuit nominale dans la catégorie AC-33 jusqu'à 415 V A 6300 1) 8000 1) 10000 1) 12500 1) 12500 1)
Court-circuit conditionnel nominal Iq (r.m.s.) 100 kA, 500 V î c (crête) kA 90 90 95 95 95
Taille du fusible
courant Iq (r.m.s.) et gG/aM A/A 1000 / 1000 1000 / 1000 1600 / 1250 1600 / 1250 1600 / 1250
max. OFA_
valeur (crête) ic courant de coupure Iq (r.m.s.) 50 kA, 500 V
L’ic courant de coupure renvoie aux
valeurs Type de disjoncteur ABB T6L1000 T6L1000
listés par les fabricants de fusibles Iq (r.m.s.) 85 kA, 500 V
(test monophasé selon la norme
CEI60269). Type de disjoncteur ABB T7L1600 T7L1600 T7L1600
Courant nominal de courte durée I cw (r.m.s.)
admissible 415 V 0.1s kA 42 42 65 65 65
I cw (r.m.s.) 415 V 0.3s kA 30 30 50 50 50
I cw (r.m.s.) 415 V 0.5s kA 30 30 50 50 50
Pouvoir de fermeture de courte durée I cm crête 415 V kA 89 89 105 105 105
admissible² )
Temps de transfert de contact I-II, II-I Temps d’interruption de charge ms <50
Temps de transfert de
fonctionnement I-II, II-I ms <500
Consommation de courant ATS pendant le transfert / durée A / ms 40 / <130
Endurance mécanique Nb de cycles de fonctionnement 3) 3012 3012 3012 3012 3012
Catégorie de surtension III
Degré de pollution (circuit de
commande) PD 3 jusqu’à 415 V / PD 2 jusqu’à 500 V
Catégorie d’environnement E
Section du conducteur minimum Cu mm² 2 × 185 2 × 240 3x185 3x240 4x240
Diamètre du filetage métrique x
Taille du boulon de borne mm M12 × 40 M12 × 40 M12 × 40 M12 × 40 M12 × 40
longueur
Couple de serrage de borne Couple antagoniste requis Nm 50...75 50...75 50...75 50...75 50...75
Masse sans accessoires Interrupteur 2 pôles kg 16.9 16.9
Interrupteur 3 pôles kg 19.1 19.1 31.1 31.1 31.1
Interrupteur 4 pôles kg 21.4 21.4 37.1 37.1 37.1
Adapté aux applications Transformateur - Transformateur, Transformateur - groupe électrogène 4)

1) OX_B versions avec entrée par le bas uniquement
2) Durée du court-circuit > 50 ms, sans protection par fusible
3) Cycle de fonctionnement : O - I - O - II - O
4) Taille du groupe électrogène minimum : 40kVA
