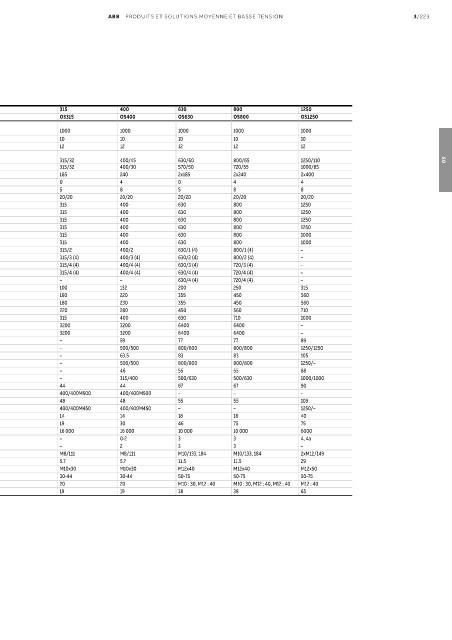

ABB  PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION                             3/223












 Caractéristiques techniques selon IEC 60947-3
 Taille  A  200  250  315        400            630            800              1250
 Type d'interrupteur  OS200  OS250  OS315  OS400  OS630        OS800            OS1250
 Tension assignée d'isolement et tension
 assignée de fonctionnement AC-20 et DC-20  Degré de pollution 3  V  1000  1000  1000  1000  1000  1000  1000
 Rigidité diélectrique  50 Hz 1 min  kV  10  10  10  10  10    10               10
 Tension assignée de tenue aux chocs  kV  12  12  12  12  12   12               12
 Courant thermique assigné
 température ambiante de 40 °C/   A l'air libre  A/W  200/17  250/23  315/32  400/45  630/60  800/65  1250/110        03
 dissipation d'énergie max. du fusible   En armoire  A/W  200/15  250/20  315/32  400/30  570/50  720/55  1000/85
 avec section de conducteur minimale  Cu  mm²  95  120  185  240  2x185  2x240  2x400
 Déclassement, montage mural, fusibles horizontaux A l'air libre ou armoire ventilée  %  0  0  0  4  0  4  4
 Totalement protégé  %  5  5  5  8              5              8                8
 Déclassement à 60 °C  A l'air libre/en armoire  %  20/20  20/20  20/20  20/20  20/20  20/20  20/20
 Courant assigné de fonctionnement AC-21A  ≤ 500 V  A  200  250  315  400  630  800  1250
 690 V  A  200  250  315         400            630            800              1250
 Courant assigné de fonctionnement AC-22A  ≤ 500 V  A  200  250  315  400  630  800  1250
 690 V  A  200  250  315         400            630            800              1250
 Courant assigné de fonctionnement AC-23A  ≤ 500 V  A  200  250  315  400  630  800  1000
 690 V  A  200  250  315         400            630            800              1000
 Courant assigné de fonctionnement/pôles en série DC-21A  ≤ 220 V  A  200/1  250/1  315/2  400/2  630/1 (4)  800/1 (4)  –
 440 V  A  200/2  250/2  315/3 (4)  400/3 (4)   630/2 (4)      800/2 (4)        –
 660 V  A  200/3  250/3  315/4 (4)  400/4 (4)   630/3 (4)      720/3 (4)        –
 750 V  A  180/4  230/4  315/4 (4)  400/4 (4)   630/4 (4)      720/4 (4)        –
 880 V  A  180/4  230/4  –       –              630/4 (4)      720/4 (4)        –
 Puissance assignée de fonctionnement AC-23 (1)   230 V  kW  60  75  100  132  200  250  315
 Les caractéristiques nominales en kW sont précises pour les moteurs    400 V  kW  110  140  160  220  355  450  560
 asynchrones standard 1500 tr/mn triphasés  415 V  kW  110  145  180  230  355  450  560
 500 V  kW  132  170  220        280            450            560              710
 690 V  kW  200  250  315        400            630            710              1000
 Pouvoir assigné de coupure dans la catégorie AC-23  ≤ 500 V  A  1600  2000  3200  3200  6400  6400  –
 690 V  A  1600  2000  3200      3200           6400           6400             –
 Courant assigné de court-circuit conditionnel   Ip (valeur efficace)  80 kA, 415 V  kA  35  40.5  –  59  77  77  89
 Ip (valeur efficace) et courant coupé limité  Taille max. fusible OFA_gG/aM  A  250/200  355/315  –  500/500  800/600  800/800  1250/1250
 maximum autorisé correspondant à Îc   Ip (valeur efficace)  100 kA, 500 V  kA  37.5  37.5  –  63.5  83  83  105

 Le courant coupé limité Îc se réfère aux valeurs   Taille max. fusible OFA_gG/aM  A  250/200  250/250  –  500/500  800/800  800/800  1250/–
 indiquées par les fabricants de fusibles (test de   Ip (valeur efficace)  80 kA, 690 V  kA  25  32.5  –  46  55  55  88
 monophasé selon IEC 60269)  Taille max. fusible OFA_gG/aM  A  160/  200/250  –  315/400  500/630  500/630  1000/1000
 Ip (valeur efficace)  50 kA, 415 V  kA  28  28  44  44  67    67               90
 Taille max. fusible BS gG/GgM  A  200/200M315  200/200M315  400/400M500  400/400M500  –  –  –
 Ip (valeur efficace)  80 kA, 690 V  kA  28  28  48  48  55    55               109
 Taille max. fusible BS gG/gM  A  200/200M250  200/200M250  400/400M450  400/400M450  –  –  1250/–
 Courant assigné de courte durée admissible 1 s  Valeur efficace  kA  8  8  14  14  18  18  40
 Puissance dissipée/pôle  Avec courant assigné, sans fusible  W  8  13  19  30  46  75  75
 Endurance mécanique  Diviser par 2 pour les cycles de manoeuvre  Opér.  20 000  20 000  16 000  16 000  10 000  10 000  6000
 Types de fusibles, IEC 60269-2-1  Sec. I, DIN 43620  0  0-1  –  0-2  3  3      4, 4a
 Sec. IA, NFC 0-3 Réf. A, 4a Réf. B  –  1  –  2  3             3                –
 Taille/distance des boulons des éléments fusibles  mm  M6/111  M8/111  M8/111  M8/111  M10/133, 184  M10/133, 184  2xM12/149
 Masse sans accessoire  3 pôles  kg  2.6  3.1  5.7  5.7  11.5  11.5             29
 Taille du bouton de borne (compris)  Longueur x Ø du filetage métrique  mm  M8x25  M10x30  M10x30  M10x30  M12x40  M12x40  M12x50
 Couple de serrage à la borne  Couple antagoniste requis  Nm  15-22  30-44  30-44  30-44  50-75  50-75  50-75
 Couple de serrage des boulons des éléments fusibles  Nm  4  5  20  20  M10 : 30, M12 : 40  M10 : 30, M12 : 40, M12 : 40  M12 : 40
 Couple de commande  Type pour les Interrupteurs à fusibles 3 pôles  Nm  7  7  19  19  38  38  65
 (1) Ces valeurs sont données à titre indicatif et peuvent varier selon le fabricant de moteur.
 (2) Diamètre max. du corps de fusible 52 mm.
 (3) Diamètre max. du corps de fusible 62 mm.
 (4) Catégorie B.
