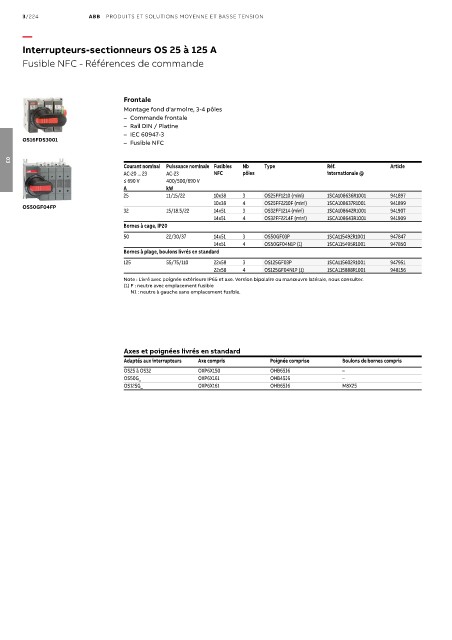

3/224 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Interrupteurs-sectionneurs OS 25 à 125 A

Fusible NFC - Références de commande

Frontale
Montage fond d'armoire, 3-4 pôles
– Commande frontale
– Rail DIN / Platine
– IEC 60947-3
OS16FDS3001
– Fusible NFC

Courant nominal Puissance nominale Fusibles Nb Type Réf. Article
03
AC-20 ... 23 AC-23 NFC pôles internationale @
≤ 690 V 400/500/690 V
A kW
25 11/15/22 10x38 3 OS25FF1210 (mini) 1SCA108636R1001 941897
10x38 4 OS25FF2210F (mini) 1SCA108637R1001 941899
OS50GF04FP
32 15/18.5/22 14x51 3 OS32FF1214 (mini) 1SCA108642R1001 941907
14x51 4 OS32FF2214F (mini) 1SCA108643R1001 941909
Bornes à cage, IP20
50 22/30/37 14x51 3 OS50GF03P 1SCA115492R1001 947847
14x51 4 OS50GF04N1P (1) 1SCA115495R1001 947850
Bornes à plage, boulons livrés en standard
125 55/75/110 22x58 3 OS125GF03P 1SCA115602R1001 947951
22x58 4 OS125GF04N1P (1) 1SCA115888R1001 948156
Note : Livré avec poignée extérieure IP65 et axe. Version bipolaire ou manœuvre latérale, nous consulter.
(1) F : neutre avec emplacement fusible
N1 : neutre à gauche sans emplacement fusible.

Axes et poignées livrés en standard
Adaptés aux interrupteurs Axe compris Poignée comprise Boulons de bornes compris
OS25 à OS32 OXP6X150 OHB65J6 –
OS50G_ OXP6X161 OHB45J6 –
OS125G_ OXP6X161 OHB65J6 M8X25
