3/220 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

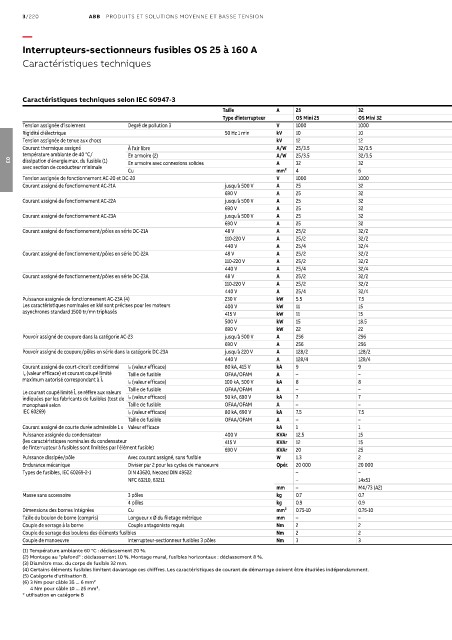

Interrupteurs-sectionneurs fusibles OS 25 à 160 A

Caractéristiques techniques

Caractéristiques techniques selon IEC 60947-3
Taille A 25 32 32 50 63 125 160
Type d'interrupteur OS Mini 25 OS Mini 32 OS32G OS50G OS63G OS125G OS160G_
Tension assignée d'isolement Degré de pollution 3 V 1000 1000 1000 1000 1000 1000 1000
Rigidité diélectrique 50 Hz 1 min kV 10 10 10 10 10 10 10
Tension assignée de tenue aux chocs kV 12 12 12 12 12 12 12
Courant thermique assigné À l'air libre A/W 25/3.5 32/3.5 32/7.5 50/7.5 63/7.5 125/12 160/12
température ambiante de 40 °C/ En armoire (2) A/W 25/3.5 32/3.5 32/7.5 50/7.5 63/7.5 125/12 160/12
dissipation d'énergie max. du fusible (1) En armoire avec connexions solides A 32 32
03
avec section de conducteur minimale
Cu mm² 4 6 6 10 16 50 70
Tension assignée de fonctionnement AC-20 et DC-20 V 1000 1000 1000 1000 1000 1000 1000
Courant assigné de fonctionnement AC-21A jusqu'à 500 V A 25 32 32 50 63 125 160
690 V A 25 32 32 50 63 125 160
Courant assigné de fonctionnement AC-22A jusqu'à 500 V A 25 32 32 50 63 125 160
690 V A 25 32 32 50 63 125 160
Courant assigné de fonctionnement AC-23A jusqu'à 500 V A 25 32 32 50 63 125 160
690 V A 25 32 32 50 63 (5) 125 (5) 160 (5)
Courant assigné de fonctionnement/pôles en série DC-21A 48 V A 25/2 32/2 32/2 (5) 50/2 (5) 63/2 (5) 125/2 160/2
110-220 V A 25/2 32/2 32/3 (5) 50/3 (5) 63/3 (5) 125/2* 125/2*
440 V A 25/4 32/4 32/4 (5) 50/4 (5) 63/4 (5) 125/4* 125/4*
Courant assigné de fonctionnement/pôles en série DC-22A 48 V A 25/2 32/2 32/2 (5) 50/2 (5) 63/2 (5) 125/2 160/2
110-220 V A 25/2 32/2 32/3 (5) 50/3 (5) 63/3 (5) 125/2* 125/2*
440 V A 25/4 32/4 32/4 (5) 50/4 (5) 63/4 (5)
Courant assigné de fonctionnement/pôles en série DC-23A 48 V A 25/2 32/2 32/2 (5) 50/2 (5) 63/2 (5) 125/2 160/2
110-220 V A 25/2 32/2 32/3 (5) 50/3 (5) 63/3 (5) 125/2* 125/2*
440 V A 25/4 32/4 32/4 (5) 50/4 (5) 63/4 (5)
Puissance assignée de fonctionnement AC-23A (4) 230 V kW 5.5 7.5 7.5 11 18.5 37 45
Les caractéristiques nominales en kW sont précises pour les moteurs 400 V kW 11 15 15 22 30 55 75
asynchrones standard 1500 tr/mn triphasés 415 V kW 11 15 15 22 30 55 75
500 V kW 15 18.5 18.5 30 37 75 90
690 V kW 22 22 22 37 55 110 123
Pouvoir assigné de coupure dans la catégorie AC-23 jusqu'à 500 V A 256 256 504 504 504 1280 1280
690 V A 256 256 504 504 504 1280 1280
Pouvoir assigné de coupure/pôles en série dans la catégorie DC-23A jusqu'à 220 V A 128/2 128/2 252/3 252/3 252/3 640/2 640/2
440 V A 128/4 128/4
Courant assigné de court-circuit conditionnel Ip (valeur efficace) 80 kA, 415 V kA 9 9 13.5 13.5 13.5 23.5 23.5
I p (valeur efficace) et courant coupé limité Taille de fusible OFAA/OFAM A – – 100/100 – 100/100 125/160 125/160
maximum autorisé correspondant à Î c Ip (valeur efficace) 100 kA, 500 V kA 8 8 12.5 12.5 12.5 25.5 25.5
Taille de fusible OFAA/OFAM A – – 100/100 – 100/100 125/160 125/160
Le courant coupé limité Î c se réfère aux valeurs
indiquées par les fabricants de fusibles (test de Ip (valeur efficace) 50 kA, 690 V kA 7 7 9.5 9.5 9.5 17.5 17.5
monophasé selon Taille de fusible OFAA/OFAM A – – 100/80 – 100/80 100/125 100/125
IEC 60269) Ip (valeur efficace) 80 kA, 690 V kA 7.5 7.5 9.5 11.5 11.5 20.5 20.5
Taille de fusible OFAA/OFAM A – – 63/63 – 63/63 100/125 100/125
Courant assigné de courte durée admissible 1 s Valeur efficace kA 1 1 2.5 2.5 2.5 5 5
Puissance assignée du condensateur 400 V KVAr 12.5 15 15 20 25 50 60
(les caractéristiques nominales du condensateur 415 V KVAr 12 15 15 25 32 55 65
de l'interrupteur à fusibles sont limitées par l'élément fusible) 690 V KVAr 20 25 25 42 50 90 100
Puissance dissipée/pôle Avec courant assigné, sans fusible W 1.3 2 1 2.5 4 5 9
Endurance mécanique Diviser par 2 pour les cycles de manoeuvre Opér. 20 000 20 000 20 000 20 000 20 000 20 000 20 000
Types de fusibles, IEC 60269-2-1 DIN 43620, Neozed DIN 49522 – – 000.00 – 000.00 000.00 000.00
NFC 63210, 63211 – 14x51 – 14x51 – 22x58 –
mm – M4/73 (A2) – M4/73 (A2) – – –
Masse sans accessoire 3 pôles kg 0.7 0.7 1.1 1.1 1.1 1.5 1.5
4 pôles kg 0.9 0.9 1.3 1.3 1.3 1.8 1.8
Dimensions des bornes intégrées Cu mm² 0.75-10 0.75-10 2.5-25 2.5-25 2.5-25 – –
Taille du boulon de borne (compris) Longueur x Ø du filetage métrique mm – – – – – W : M8x25 W : M8x25
Couple de serrage à la borne Couple antagoniste requis Nm 2 2 3/4 (6) 3/4 (6) 3/4 (6) M8 : 15-22 M8 : 15-22
Couple de serrage des boulons des éléments fusibles Nm 2 2 3.5 – 3.5 M5 : 3.5, M8 : 5 M5 : 3.5, M8 : 5
Couple de manoeuvre Interrupteur-sectionneur fusibles 3 pôles Nm 3 3 5 5 5 7 7
(1) Température ambiante 60 °C : déclassement 20 %.
(2) Montage au "plafond" : déclassement 10 %. Montage mural, fusibles horizontaux : déclassement 8 %.
(3) Diamètre max. du corps de fusible 32 mm.
(4) Certains éléments fusibles limitent davantage ces chiffres. Les caractéristiques de courant de démarrage doivent être étudiées indépendamment.
(5) Catégorie d’utilisation B.
(6) 3 Nm pour câble 35 ... 6 mm²
4 Nm pour câble 10 ... 25 mm².
* utilisation en catégorie B
