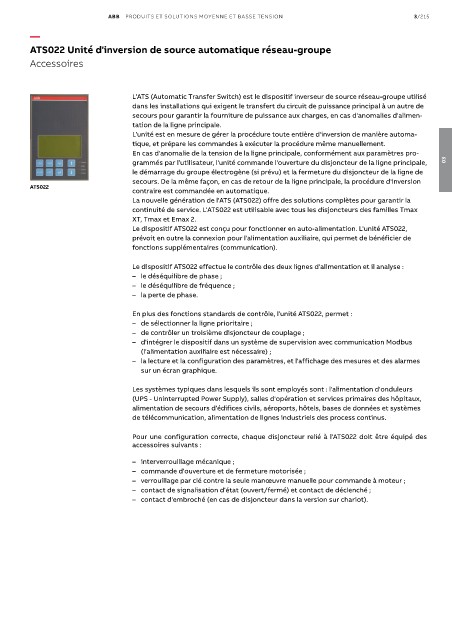

Page 413 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/215

—
ATS022 Unité d'inversion de source automatique réseau-groupe

Accessoires

L'ATS (Automatic Transfer Switch) est le dispositif inverseur de source réseau-groupe utilisé
dans les installations qui exigent le transfert du circuit de puissance principal à un autre de
secours pour garantir la fourniture de puissance aux charges, en cas d'anomalies d'alimen-
tation de la ligne principale.
L'unité est en mesure de gérer la procédure toute entière d'inversion de manière automa-
tique, et prépare les commandes à exécuter la procédure même manuellement.
En cas d'anomalie de la tension de la ligne principale, conformément aux paramètres pro-
grammés par l'utilisateur, l'unité commande l'ouverture du disjoncteur de la ligne principale, 03
le démarrage du groupe électrogène (si prévu) et la fermeture du disjoncteur de la ligne de
secours. De la même façon, en cas de retour de la ligne principale, la procédure d'inversion
ATS022
contraire est commandée en automatique.
La nouvelle génération de l'ATS (ATS022) offre des solutions complètes pour garantir la
continuité de service. L'ATS022 est utilisable avec tous les disjoncteurs des familles Tmax
XT, Tmax et Emax 2.
Le dispositif ATS022 est conçu pour fonctionner en auto-alimentation. L'unité ATS022,
prévoit en outre la connexion pour l'alimentation auxiliaire, qui permet de bénéficier de
fonctions supplémentaires (communication).

Le dispositif ATS022 effectue le contrôle des deux lignes d'alimentation et il analyse :
– le déséquilibre de phase ;
– le déséquilibre de fréquence ;
– la perte de phase.

En plus des fonctions standards de contrôle, l'unité ATS022, permet :
– de sélectionner la ligne prioritaire ;
– de contrôler un troisième disjoncteur de couplage ;
– d'intégrer le dispositif dans un système de supervision avec communication Modbus
(l'alimentation auxiliaire est nécessaire) ;
– la lecture et la configuration des paramètres, et l'affichage des mesures et des alarmes
sur un écran graphique.

Les systèmes typiques dans lesquels ils sont employés sont : l'alimentation d'onduleurs
(UPS - Uninterrupted Power Supply), salles d'opération et services primaires des hôpitaux,
alimentation de secours d'édifices civils, aéroports, hôtels, bases de données et systèmes
de télécommunication, alimentation de lignes industriels des process continus.

Pour une configuration correcte, chaque disjoncteur relié à l'ATS022 doit être équipé des
accessoires suivants :

– interverrouillage mécanique ;
– commande d'ouverture et de fermeture motorisée ;
– verrouillage par clé contre la seule manœuvre manuelle pour commande à moteur ;
– contact de signalisation d'état (ouvert/fermé) et contact de déclenché ;
– contact d'embroché (en cas de disjoncteur dans la version sur chariot).
