3/210 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

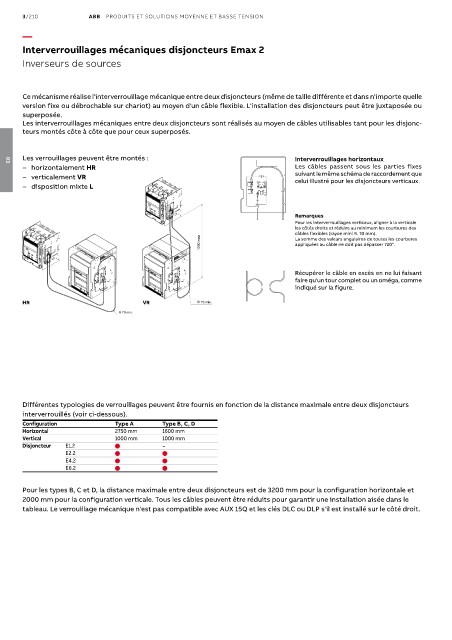

Interverrouillages mécaniques disjoncteurs Emax 2

Inverseurs de sources

Ce mécanisme réalise l'interverrouillage mécanique entre deux disjoncteurs (même de taille différente et dans n'importe quelle
version fixe ou débrochable sur chariot) au moyen d'un câble flexible. L'installation des disjoncteurs peut être juxtaposée ou
superposée.
Les interverrouillages mécaniques entre deux disjoncteurs sont réalisés au moyen de câbles utilisables tant pour les disjonc-
teurs montés côte à côte que pour ceux superposés.

Les verrouillages peuvent être montés : Interverrouillages horizontaux
– horizontalement HR Les câbles passent sous les parties fixes
03
– verticalement VR suivant le même schéma de raccordement que
celui illustré pour les disjoncteurs verticaux.
– disposition mixte L

Remarques
Pour les interverrouillages verticaux, aligner à la verticale
les côtés droits et réduire au minimum les courbures des
câbles flexibles (rayon mini R. 70 mm).
x
a La somme des valeurs angulaires de toutes les courbures
m
0 appliquées au câble ne doit pas dépasser 720°.
0
0
1
Récupérer le câble en excès en ne lui faisant
faire qu'un tour complet ou un oméga, comme
indiqué sur la figure.
HR VR R 70 min.
R 70 min.

Différentes typologies de verrouillages peuvent être fournis en fonction de la distance maximale entre deux disjoncteurs
interverrouillés (voir ci-dessous).
Configuration Type A Type B, C, D
Horizontal 2750 mm 1600 mm
Vertical 1000 mm 1000 mm
Disjoncteur E1.2  –
E2.2  
E4.2  
E6.2  

Pour les types B, C et D, la distance maximale entre deux disjoncteurs est de 3200 mm pour la configuration horizontale et
2000 mm pour la configuration verticale. Tous les câbles peuvent être réduits pour garantir une installation aisée dans le
tableau. Le verrouillage mécanique n'est pas compatible avec AUX 15Q et les clés DLC ou DLP s'il est installé sur le côté droit.
