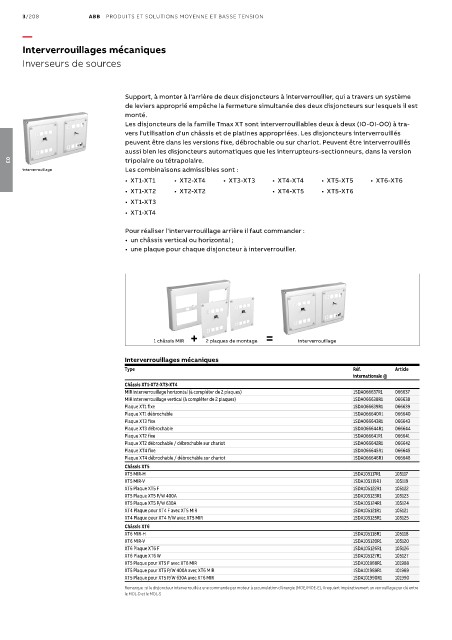

Page 406 - Les indispensables 2021

3/208 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Interverrouillages mécaniques

Inverseurs de sources

Support, à monter à l'arrière de deux disjoncteurs à interverrouiller, qui a travers un système
de leviers approprié empêche la fermeture simultanée des deux disjoncteurs sur lesquels il est
monté.
Les disjoncteurs de la famille Tmax XT sont interverrouillables deux à deux (IO-OI-OO) à tra-
vers l'utilisation d'un châssis et de platines appropriées. Les disjoncteurs interverrouillés
peuvent être dans les versions fixe, débrochable ou sur chariot. Peuvent être interverrouillés
aussi bien les disjoncteurs automatiques que les interrupteurs-sectionneurs, dans la version
tripolaire ou tétrapolaire.
03
interverrouillage Les combinaisons admissibles sont :
• XT1-XT1 • XT2-XT4 • XT3-XT3 • XT4-XT4 • XT5-XT5 • XT6-XT6
• XT1-XT2 • XT2-XT2 • XT4-XT5 • XT5-XT6
• XT1-XT3
• XT1-XT4

Pour réaliser l'interverrouillage arrière il faut commander :
• un châssis vertical ou horizontal ;
• une plaque pour chaque disjoncteur à interverrouiller.

1 châssis MIR + 2 plaques de montage = interverrouillage

Interverrouillages mécaniques
Type Réf. Article
internationale @
Châssis XT1-XT2-XT3-XT4
MIR interverrouillage horizontal (à compléter de 2 plaques) 1SDA066637R1 066637
MIR interverrouillage vertical (à compléter de 2 plaques) 1SDA066638R1 066638
Plaque XT1 fixe 1SDA066639R1 066639
Plaque XT1 débrochable 1SDA066640R1 066640
Plaque XT3 fixe 1SDA066643R1 066643
Plaque XT3 débrochable 1SDA066644R1 066644
Plaque XT2 fixe 1SDA066641R1 066641
Plaque XT2 débrochable / débrochable sur chariot 1SDA066642R1 066642
Plaque XT4 fixe 1SDA066645R1 066645
Plaque XT4 débrochable / débrochable sur chariot 1SDA066646R1 066646
Châssis XT5
XT5 MIR-H 1SDA105117R1 105117
XT5 MIR-V 1SDA105119R1 105119
XT5 Plaque XT5 F 1SDA105122R1 105122
XT5 Plaque XT5 P/W 400A 1SDA105123R1 105123
XT5 Plaque XT5 P/W 630A 1SDA105124R1 105124
XT4 Plaque pour XT4 F avec XT5 MIR 1SDA105121R1 105121
XT4 Plaque pour XT4 P/W avec XT5 MIR 1SDA105125R1 105125
Châssis XT6
XT6 MIR-H 1SDA105118R1 105118
XT6 MIR-V 1SDA105120R1 105120
XT6 Plaque XT6 F 1SDA105126R1 105126
XT6 Plaque XT6 W 1SDA105127R1 105127
XT5 Plaque pour XT5 F avec XT6 MIR 1SDA101988R1 101988
XT5 Plaque pour XT5 P/W 400A avec XT6 MIR 1SDA101989R1 101989
XT5 Plaque pour XT5 P/W 630A avec XT6 MIR 1SDA101990R1 101990
Remarque : si le disjoncteur interverrouillé a une commande par moteur à accumulation d’énergie (MOE/MOE-E), il requiert impérativement un verrouillage par clé entre
le MOL-D et le MOL-S
