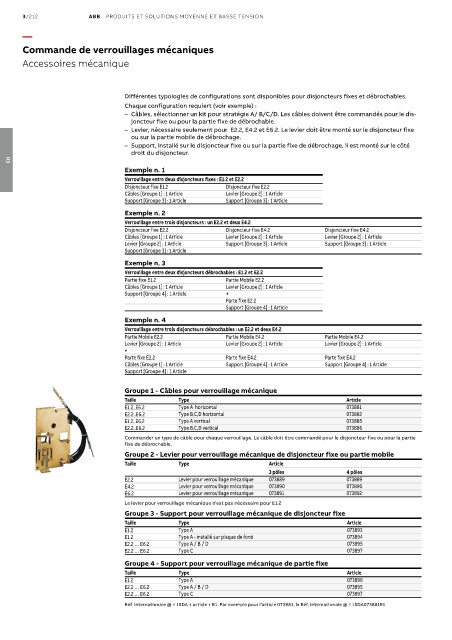

Page 410 - Les indispensables 2021

3/212 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Commande de verrouillages mécaniques

Accessoires mécanique

Différentes typologies de configurations sont disponibles pour disjoncteurs fixes et débrochables.
Chaque configuration requiert (voir exemple) :
– Câbles, sélectionner un kit pour stratégie A/ B/C/D. Les câbles doivent être commandés pour le dis-
joncteur fixe ou pour la partie fixe de débrochable.
– Levier, nécessaire seulement pour E2.2, E4.2 et E6.2. Le levier doit être monté sur le disjoncteur fixe
ou sur la partie mobile de débrochage.
– Support, installé sur le disjoncteur fixe ou sur la partie fixe de débrochage, il est monté sur le côté
droit du disjoncteur.

03
Exemple n. 1
Verrouillage entre deux disjoncteurs fixes : E1.2 et E2.2
Disjoncteur fixe E1.2 Disjoncteur fixe E2.2
Câbles [Groupe 1] : 1 Article Levier [Groupe 2] : 1 Article
Support [Groupe 3] : 1 Article Support [Groupe 3] : 1 Article
Exemple n. 2
Verrouillage entre trois disjoncteurs : un E2.2 et deux E4.2
Disjoncteur fixe E2.2 Disjoncteur fixe E4.2 Disjoncteur fixe E4.2
Câbles [Groupe 1] : 1 Article Levier [Groupe 2] : 1 Article Levier [Groupe 2] : 1 Article
Levier [Groupe 2] : 1 Article Support [Groupe 3] : 1 Article Support [Groupe 3] : 1 Article
Support [Groupe 3] : 1 Article
Exemple n. 3
Verrouillage entre deux disjoncteurs débrochables : E1.2 et E2.2
Partie fixe E1.2 Partie Mobile E2.2
Câbles [Groupe 1] : 1 Article Levier [Groupe 2] : 1 Article
Support [Groupe 4] : 1 Article +
Parte fixe E2.2
Support [Groupe 4] : 1 Article
Exemple n. 4
Verrouillage entre trois disjoncteurs débrochables : un E2.2 et deux E4.2
Partie Mobile E2.2 Partie Mobile E4.2 Partie Mobile E4.2
Levier [Groupe 2] : 1 Article Levier [Groupe 2] : 1 Article Levier [Groupe 2] : 1 Article
+
Parte fixe E2.2 Parte fixe E4.2 Parte fixe E4.2
Câbles [Groupe 1] : 1 Article Support [Groupe 4] : 1 Article Support [Groupe 4] : 1 Article
Support [Groupe 4] : 1 Article

Groupe 1 - Câbles pour verrouillage mécanique
Taille Type Article
E1.2..E6.2 Type A horizontal 073881
E2.2..E6.2 Type B,C,D horizontal 073882
E1.2..E6.2 Type A vertical 073885
E2.2..E6.2 Type B,C,D vertical 073886
Commander un type de câble pour chaque verrouillage. Le câble doit être commandé pour le disjoncteur fixe ou pour la partie
fixe de débrochable.
Groupe 2 - Levier pour verrouillage mécanique de disjoncteur fixe ou partie mobile
Taille Type Article
3 pôles 4 pôles
E2.2 Levier pour verrouillage mécanique 073889 073889
E4.2 Levier pour verrouillage mécanique 073890 073890
E6.2 Levier pour verrouillage mécanique 073891 073892
Le levier pour verrouillage mécanique n'est pas nécessaire pour E1.2
Groupe 3 - Support pour verrouillage mécanique de disjoncteur fixe
Taille Type Article
E1.2 Type A 073893
E1.2 Type A - installé sur plaque de fond 073894
E2.2 … E6.2 Type A / B / D 073895
E2.2 … E6.2 Type C 073897
Groupe 4 - Support pour verrouillage mécanique de partie fixe
Taille Type Article
E1.2 Type A 073896
E2.2 … E6.2 Type A / B / D 073895
E2.2 … E6.2 Type C 073897
Réf. internationale @ = 1SDA + article + R1. Par exemple pour l'article 073881, la Réf. internationale @ = 1SDA073881R1
