3/214 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

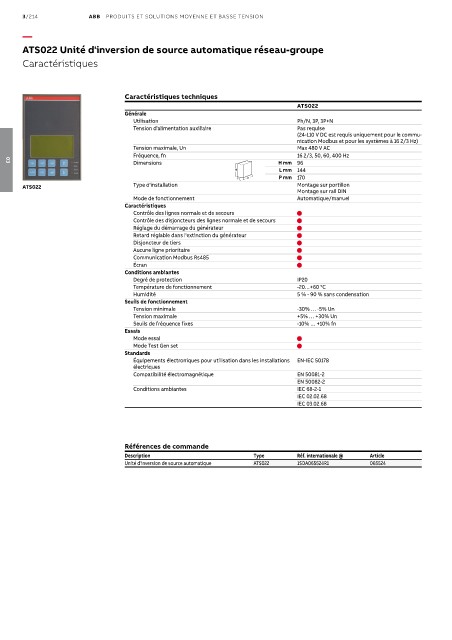

ATS022 Unité d'inversion de source automatique réseau-groupe

Caractéristiques

Caractéristiques techniques
ATS022
Générale
Utilisation Ph/N, 3P, 3P+N
Tension d'alimentation auxiliaire Pas requise
(24-110 V DC est requis uniquement pour le commu-
nication Modbus et pour les systèmes à 16 2/3 Hz)
Tension maximale, Un Max 480 V AC
Fréquence, fn 16 2/3, 50, 60, 400 Hz
Dimensions H mm 96
03
H L mm 144
L P P mm 170
ATS022 Type d'installation Montage sur portillon
Montage sur rail DIN
Mode de fonctionnement Automatique/manuel
Caractéristiques
Contrôle des lignes normale et de secours 
Contrôle des disjoncteurs des lignes normale et de secours 
Réglage du démarrage du générateur 
Retard réglable dans l'extinction du générateur 
Disjoncteur de tiers 
Aucune ligne prioritaire 
Communication Modbus Rs485 
Écran 
Conditions ambiantes
Degré de protection IP20
Température de fonctionnement -20…+60 °C
Humidité 5 % - 90 % sans condensation
Seuils de fonctionnement
Tension minimale -30% … -5% Un
Tension maximale +5% … +30% Un
Seuils de fréquence fixes -10% … +10% fn
Essais
Mode essai 
Mode Test Gen set 
Standards
Équipements électroniques pour utilisation dans les installations EN-IEC 50178
électriques
Compatibilité électromagnétique EN 50081-2
EN 50082-2
Conditions ambiantes IEC 68-2-1
IEC 02.02.68
IEC 03.02.68

Références de commande
Description Type Réf. internationale @ Article
Unité d'inversion de source automatique ATS022 1SDA065524R1 065524
