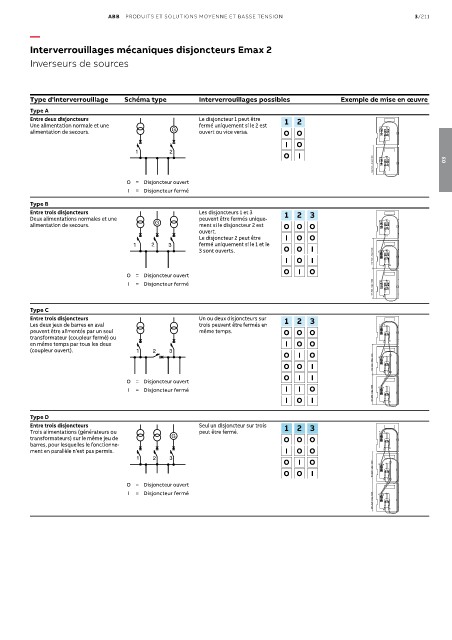

Page 409 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/211

—
Interverrouillages mécaniques disjoncteurs Emax 2

Inverseurs de sources

Type d'interverrouillage Schéma type Interverrouillages possibles Exemple de mise en œuvre
Type A
Entre deux disjoncteurs Le disjoncteur 1 peut être 1 2
Une alimentation normale et une fermé uniquement si le 2 est
alimentation de secours. ouvert ou vice versa. O O
I O

O I
03

O = Disjoncteur ouvert
I = Disjoncteur fermé
Type B
Entre trois disjoncteurs Les disjoncteurs 1 et 3 1 2 3
Deux alimentations normales et une peuvent être fermés unique-
alimentation de secours. ment si le disjoncteur 2 est O O O
ouvert.
Le disjoncteur 2 peut être I O O
fermé uniquement si le 1 et le
3 sont ouverts. O O I
I O I
O I O
O = Disjoncteur ouvert
I = Disjoncteur fermé

Type C
Entre trois disjoncteurs Un ou deux disjoncteurs sur 1 2 3
Les deux jeux de barres en aval trois peuvent être fermés en
peuvent être alimentés par un seul même temps. O O O
transformateur (coupleur fermé) ou
en même temps par tous les deux I O O
(coupleur ouvert).
O I O
O O I
O I I
O = Disjoncteur ouvert
I = Disjoncteur fermé I I O
I O I

Type D
Entre trois disjoncteurs Seul un disjoncteur sur trois 1 2 3
Trois alimentations (générateurs ou peut être fermé.
transformateurs) sur le même jeu de O O O
barres, pour lesquelles le fonctionne-
ment en parallèle n'est pas permis. I O O

O I O
O O I
O = Disjoncteur ouvert
I = Disjoncteur fermé
