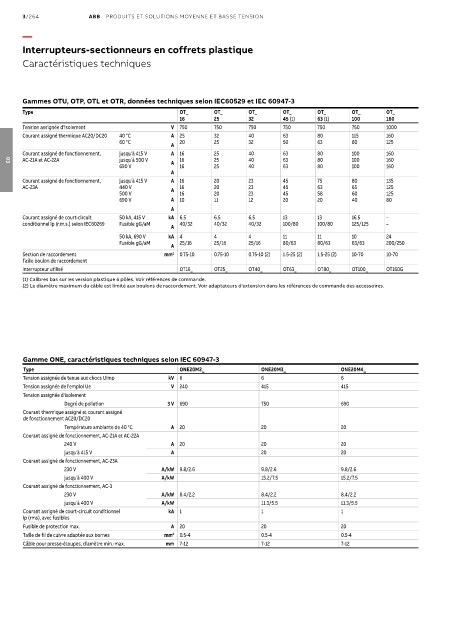

3/264 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Interrupteurs-sectionneurs en coffrets plastique

Caractéristiques techniques

Gammes OTU, OTP, OTL et OTR, données techniques selon IEC60529 et IEC 60947-3
Type OT_ OT_ OT_ OT_ OT_ OT_ OT_
16 25 32 45 (1) 63 (1) 100 160
Tension assignée d'isolement V 750 750 750 750 750 750 1000
Courant assigné thermique AC20/DC20 40 °C A 25 32 40 63 80 115 160
60 °C 20 25 32 50 63 80 125
A
Courant assigné de fonctionnement, jusqu'à 415 V A 16 25 40 63 80 100 160
AC-21A et AC-22A jusqu'à 500 V A 16 25 40 63 80 100 160
690 V 16 25 40 63 80 100 160
03
A
Courant assigné de fonctionnement, jusqu'à 415 V A 16 20 23 45 75 80 135
AC-23A 440 V A 16 20 23 45 63 65 125
500 V 16 20 23 45 58 60 125
690 V A 10 11 12 20 20 40 80
A
Courant assigné de court-circuit 50 kA, 415 V kA 6.5 6.5 6.5 13 13 16.5 –
conditionnel Ip (r.m.s.) selon IEC60269 Fusible gG/aM 40/32 40/32 40/32 100/80 100/80 125/125 –
A
50 kA, 690 V kA 4 4 4 11 11 10 24
Fusible gG/aM 25/16 25/16 25/16 80/63 80/63 63/63 200/250
A
Section de raccordement mm 2 0.75-10 0.75-10 0.75-10 (2) 1.5-25 (2) 1.5-25 (2) 10-70 10-70
Taille boulon de raccordement
Interrupteur utilisé OT16_ OT25_ OT40_ OT63_ OT80_ OT100_ OT160G
(1) Calibres bas sur les version plastique 6 pôles. Voir références de commande.
(2) Le diamètre maximum du câble est limité aux boulons de raccordement. Voir adaptateurs d'extension dans les références de commande des accessoires.

Gamme ONE, caractéristiques techniques selon IEC 60947-3
Type ONE20M2_ ONE20M3_ ONE20M4_
Tension assignée de tenue aux chocs Uimp kV 6 6 6
Tension assignée de l'emploi Ue V 240 415 415
Tension assignée d'isolement
Degré de pollution 3 V 690 750 690
Courant thermique assigné et courant assigné
de fonctionnement AC20/DC20
Température ambiante de 40 °C A 20 20 20
Courant assigné de fonctionnement, AC-21A et AC-22A
240 V A 20 20 20
jusqu'à 415 V A 20 20
Courant assigné de fonctionnement, AC-23A
230 V A/kW 9.8/2.6 9.8/2.6 9.8/2.6
jusqu'à 400 V A/kW 15.2/7.5 15.2/7.5
Courant assigné de fonctionnement, AC-3
230 V A/kW 8.4/2.2 8.4/2.2 8.4/2.2
jusqu'à 400 V A/kW 11.3/5.5 11.3/5.5
Courant assigné de court-circuit conditionnel kA 1 1 1
Ip (rms), avec fusibles
Fusible de protection max. A 20 20 20
Taille de fil de cuivre adaptée aux bornes mm 2 0.5-4 0.5-4 0.5-4
Câble pour presse-étoupes, diamètre min.-max. mm 7-12 7-12 7-12
