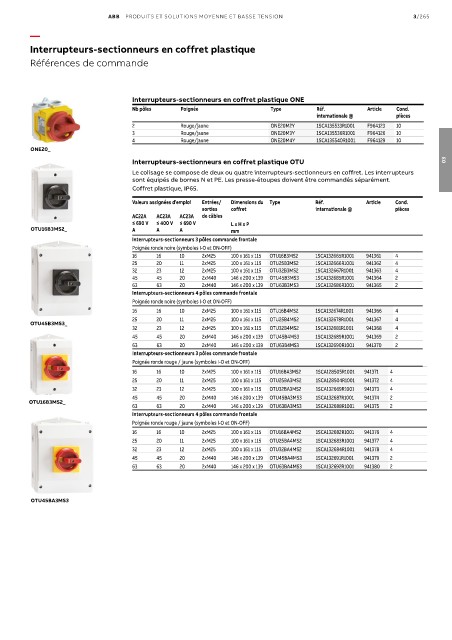

Page 463 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/265

—
Interrupteurs-sectionneurs en coffret plastique
Références de commande

Interrupteurs-sectionneurs en coffret plastique ONE
Nb pôles Poignée Type Réf. Article Cond.
internationale @ pièces
2 Rouge/jaune ONE20M2Y 1SCA135533R1001 F964123 10
3 Rouge/jaune ONE20M3Y 1SCA135536R1001 F964126 10
4 Rouge/jaune ONE20M4Y 1SCA135540R1001 F964129 10
ONE20_
Interrupteurs-sectionneurs en coffret plastique OTU 03
Le colisage se compose de deux ou quatre interrupteurs-sectionneurs en coffret. Les interrupteurs
sont équipés de bornes N et PE. Les presse-étoupes doivent être commandés séparément.
Coffret plastique, IP65.

Valeurs assignées d'emploi Entrées/ Dimensions du Type Réf. Article Cond.
sorties coffret internationale @ pièces
AC22A AC23A AC23A de câbles
≤ 690 V ≤ 400 V ≤ 690 V L x H x P
OTU16B3MS2_ A A A mm
Interrupteurs-sectionneurs 3 pôles commande frontale
Poignée ronde noire (symboles I-O et ON-OFF)
16 16 10 2xM25 100 x 161 x 115 OTU16B3MS2 1SCA132665R1001 941361 4
25 20 11 2xM25 100 x 161 x 115 OTU25B3MS2 1SCA132666R1001 941362 4
32 23 12 2xM25 100 x 161 x 115 OTU32B3MS2 1SCA132667R1001 941363 4
45 45 20 2xM40 146 x 200 x 139 OTU45B3MS3 1SCA132685R1001 941364 2
63 63 20 2xM40 146 x 200 x 139 OTU63B3MS3 1SCA132686R1001 941365 2
Interrupteurs-sectionneurs 4 pôles commande frontale
Poignée ronde noire (symboles I-O et ON-OFF)
16 16 10 2xM25 100 x 161 x 115 OTU16B4MS2 1SCA132674R1001 941366 4
25 20 11 2xM25 100 x 161 x 115 OTU25B4MS2 1SCA132678R1001 941367 4
OTU45B3MS3_
32 23 12 2xM25 100 x 161 x 115 OTU32B4MS2 1SCA132681R1001 941368 4
45 45 20 2xM40 146 x 200 x 139 OTU45B4MS3 1SCA132689R1001 941369 2
63 63 20 2xM40 146 x 200 x 139 OTU63B4MS3 1SCA132690R1001 941370 2
Interrupteurs-sectionneurs 3 pôles commande frontale
Poignée ronde rouge / jaune (symboles I-O et ON-OFF)
16 16 10 2xM25 100 x 161 x 115 OTU16BA3MS2 1SCA128505R1001 941371 4
25 20 11 2xM25 100 x 161 x 115 OTU25BA3MS2 1SCA128504R1001 941372 4
32 23 12 2xM25 100 x 161 x 115 OTU32BA3MS2 1SCA132669R1001 941373 4
45 45 20 2xM40 146 x 200 x 139 OTU45BA3MS3 1SCA132687R1001 941374 2
OTU16B3MS2_
63 63 20 2xM40 146 x 200 x 139 OTU63BA3MS3 1SCA132688R1001 941375 2
Interrupteurs-sectionneurs 4 pôles commande frontale
Poignée ronde rouge / jaune (symboles I-O et ON-OFF)
16 16 10 2xM25 100 x 161 x 115 OTU16BA4MS2 1SCA132682R1001 941376 4
25 20 11 2xM25 100 x 161 x 115 OTU25BA4MS2 1SCA132683R1001 941377 4
32 23 12 2xM25 100 x 161 x 115 OTU32BA4MS2 1SCA132684R1001 941378 4
45 45 20 2xM40 146 x 200 x 139 OTU45BA4MS3 1SCA132691R1001 941379 2
63 63 20 2xM40 146 x 200 x 139 OTU63BA4MS3 1SCA132692R1001 941380 2

OTU45BA3MS3
