ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/269

—

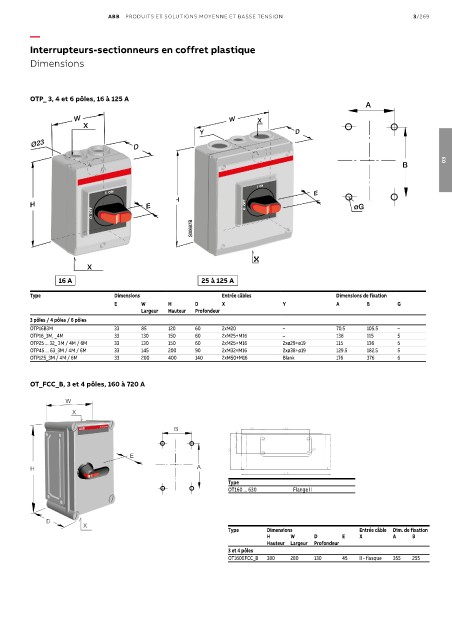

Interrupteurs-sectionneurs en coffret plastique

Dimensions

OTP_ 3, 4 et 6 pôles, 16 à 125 A
A
W W X
X
Y D
Ø23 D

03
B

I ON
I ON E
H
H E øG
O OFF
S00697B 7 120±0.5
134

30±0.5
I-flange 33 47
X 118 Ø7±1
16 A 25 à 125 A

Type Dimensions Entrée câbles Dimensions de fixation
E W H D X Y A B G
Largeur Hauteur Profondeur
3 pôles / 4 pôles / 6 pôles
OTP16B3M 33 85 120 60 2xM20 – 70.5 105.5 –
OTP16_3M, _4M 33 130 150 60 2xM25+M16 – 136 115 5
OTP25 ... 32_ 3M / 4M / 6M 33 130 150 60 2xM25+M16 2xø29+ø19 115 136 5
OTP45 ... 63_3M / 4M / 6M 33 145 200 90 2xM32+M16 2xø38+ø19 129.5 182.5 5
OTP125_3M / 4M / 6M 33 200 400 140 2xM50+M16 Blank 176 376 6

OT_FCC_B, 3 et 4 pôles, 160 à 720 A

W
X

B
SafeLine

E
H NO I A
O OFF
Type
OT160 ... 630 Flange II

D
X
Type Dimensions Entrée câble Dim. de fixation
H W D E X A B
Hauteur Largeur Profondeur
3 et 4 pôles
OT160EFCC_B 380 280 130 45 II - flasque 355 255
