3/274 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION
—

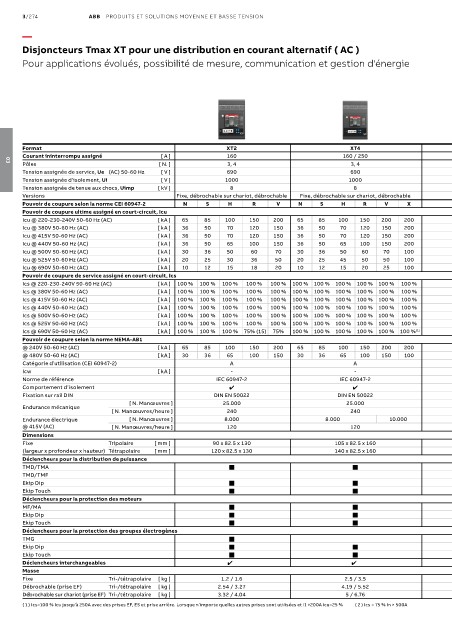

Disjoncteurs Tmax XT pour une distribution en courant alternatif ( AC )
Pour applications évolués, possibilité de mesure, communication et gestion d'énergie
Format XT2 XT4 XT5 XT7 XT7 M
Courant ininterrompu assigné [ A ] 160 160 / 250 400 / 630 800 / 1000 / 1250 / 1600 800 / 1000 / 1250 / 1600
Pôles [ N. ] 3, 4 3, 4 3, 4 3, 4 3, 4
03
Tension assignée de service, Ue (AC) 50-60 Hz [ V ] 690 690 690 690 690
Tension assignée d’isolement, Ui [ V ] 1000 1000 1000 1000 1000
Tension assignée de tenue aux chocs, Uimp [ kV ] 8 8 8 8 8
Versions Fixe, débrochable sur chariot, débrochable Fixe, débrochable sur chariot, débrochable Fixe, débrochable sur chariot, débrochable (5) Fixe, débrochable sur chariot Fixe, débrochable sur chariot
Pouvoir de coupure selon la norme CEI 60947-2 N S H R V N S H R V X N S H R V X S H R S H R
Pouvoir de coupure ultime assigné en court-circuit, Icu
Icu @ 220-230-240V 50-60 Hz (AC) [ kA ] 65 85 100 150 200 65 85 100 150 200 200 70 85 100 150 200 200 85 100 200 85 100 200
Icu @ 380V 50-60 Hz (AC) [ kA ] 36 50 70 120 150 36 50 70 120 150 200 36 50 70 120 200 200 50 70 120 50 70 120
Icu @ 415V 50-60 Hz (AC) [ kA ] 36 50 70 120 150 36 50 70 120 150 200 36 50 70 120 200 200 50 70 120 50 70 120
Icu @ 440V 50-60 Hz (AC) [ kA ] 36 50 65 100 150 36 50 65 100 150 200 36 50 65 100 180 200 50 65 100 50 65 100
Icu @ 500V 50-60 Hz (AC) [ kA ] 30 36 50 60 70 30 36 50 60 70 100 25 30 50 85 150 150 45 50 85 45 50 85
Icu @ 525V 50-60 Hz (AC) [ kA ] 20 25 30 36 50 20 25 45 50 50 100 25 30 50 85 100 120 45 50 65 45 50 65
Icu @ 690V 50-60 Hz (AC) [ kA ] 10 12 15 18 20 10 12 15 20 25 100 20 25 40 70 80 100 30 42 50 30 42 50
Pouvoir de coupure de service assigné en court-circuit, Ics
Ics @ 220-230-240V 50-60 Hz (AC) [ kA ] 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 %
Ics @ 380V 50-60 Hz (AC) [ kA ] 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 %
Ics @ 415V 50-60 Hz (AC) [ kA ] 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 %
Ics @ 440V 50-60 Hz (AC) [ kA ] 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 %
Ics @ 500V 50-60 Hz (AC) [ kA ] 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 %
Ics @ 525V 50-60 Hz (AC) [ kA ] 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 %
Ics @ 690V 50-60 Hz (AC) [ kA ] 100 % 100 % 100 % 75% (15) 75% 100 % 100 % 100 % 100 % 100 % 100 % (1) 100 % 100 % 100 % (2) 100 % (3) 100 % (3) 100 % (3) 100 % 100 % 100 % 100 % 100 % 100 %
Pouvoir de coupure selon la norme NEMA-AB1
@ 240V 50-60 Hz (AC) [ kA ] 65 85 100 150 200 65 85 100 150 200 200
@ 480V 50-60 Hz (AC) [ kA ] 30 36 65 100 150 30 36 65 100 150 100
Catégorie d’utilisation (CEI 60947-2) A A A (jusqu’à 630A), B (jusqu’à 500A) (4) B B
Icw [ kA ] - - 6 20 20
Norme de référence IEC 60947-2 IEC 60947-2 IEC 60947-2 IEC 60947-2 IEC 60947-2
Comportement d’isolement 4 4 4 4 4
Fixation sur rail DIN DIN EN 50022 DIN EN 50022 - - -
[ N. Manœuvres ] 25.000 25.000 20.000 10.000 20.000
Endurance mécanique
[ N. Manœuvres/heure ] 240 240 240 240 240
Endurance électrique [ N. Manœuvres ] 8.000 8.000 10.000 7.000 (400A) – 5.000 (630A) 3.000 3.000
@ 415V (AC) [ N. Manœuvres/heure ] 120 120 120 120 120
Dimensions
Fixe Tripolaire [ mm ] 90 x 82.5 x 130 105 x 82.5 x 160 140 x 103 x 205 210 x 166 x 268 210 x 178 x 268
(largeur x profondeur x hauteur) Tétrapolaire [ mm ] 120 x 82.5 x 130 140 x 82.5 x 160 186 x 103 x 205 280 x 166 x 268 280 x 178 x 268
Déclencheurs pour la distribution de puissance
TMD/TMA
TMD/TMF
Ekip Dip
Ekip Touch
Déclencheurs pour la protection des moteurs
MF/MA
Ekip Dip
Ekip Touch
Déclencheurs pour la protection des groupes électrogènes
TMG
Ekip Dip
Ekip Touch
Déclencheurs interchangeables 4 4 4 4 4
Masse
Fixe Tri-/tétrapolaire [ kg ] 1.2 / 1.6 2.5 / 3.5 3.25 / 4.15 9.7 / 12.5 11 / 14
Débrochable (prise EF) Tri-/tétrapolaire [ kg ] 2.54 / 3.27 4.19 / 5.52 5.15 / 6.65
Débrochable sur chariot (prise EF) Tri-/tétrapolaire [ kg ] 3.32 / 4.04 5 / 6.76 5.4 / 6.9 29.7 / 39.6 32 / 42.6
( 1 ) Ics=100 % Icu jusqu’à 250A avec des prises EF, ES et prise arrière. Lorsque n’importe quelles autres prises sont utilisées et I1 >200A Icu=25 % ( 2 ) Ics = 75 % In > 500A ( 3 ) Ics = 50 % In > 500A ( 4 ) Catégorie B : seulement lorsqu’il est équipé d’un déclencheur électronique ( 5 ) Débrochable/Débrochable sur chariot : max In 40°C = 600A
