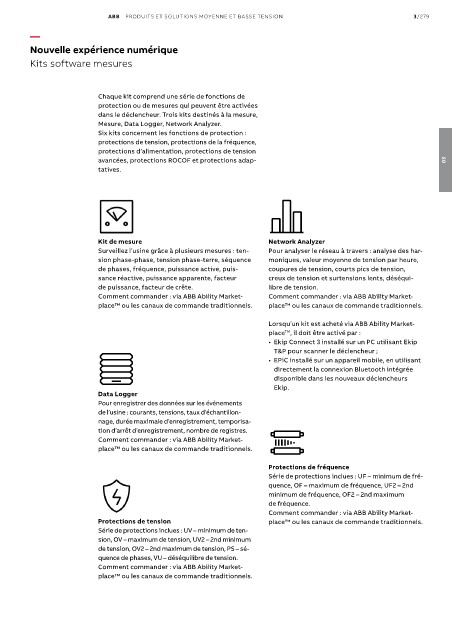

Nouvelle expérience numérique

Kits software mesures

Chaque kit comprend une série de fonctions de
protection ou de mesures qui peuvent être activées
dans le déclencheur. Trois kits destinés à la mesure,
Mesure, Data Logger, Network Analyzer.
Six kits concernent les fonctions de protection :
protections de tension, protections de la fréquence,
protections d’alimentation, protections de tension
avancées, protections ROCOF et protections adap- 03
tatives.

Kit de mesure Network Analyzer
Surveillez l’usine grâce à plusieurs mesures : ten- Pour analyser le réseau à travers : analyse des har-
sion phase-phase, tension phase-terre, séquence moniques, valeur moyenne de tension par heure,
de phases, fréquence, puissance active, puis- coupures de tension, courts pics de tension,
sance réactive, puissance apparente, facteur creux de tension et surtensions lents, déséqui-
de puissance, facteur de crête. libre de tension.
Comment commander : via ABB Ability Market- Comment commander : via ABB Ability Market-
place™ ou les canaux de commande traditionnels. place™ ou les canaux de commande traditionnels.

Lorsqu’un kit est acheté via ABB Ability Market-
TM
place , il doit être activé par :
• Ekip Connect 3 installé sur un PC utilisant Ekip
T&P pour scanner le déclencheur ;
• EPiC installé sur un appareil mobile, en utilisant
directement la connexion Bluetooth intégrée
disponible dans les nouveaux déclencheurs
Ekip.
Data Logger
Pour enregistrer des données sur les événements
de l’usine : courants, tensions, taux d’échantillon-
nage, durée maximale d’enregistrement, temporisa-
tion d’arrêt d’enregistrement, nombre de registres.
Comment commander : via ABB Ability Market-
place™ ou les canaux de commande traditionnels.

Protections de fréquence
Série de protections inclues : UF – minimum de fré-
quence, OF – maximum de fréquence, UF2 – 2nd
minimum de fréquence, OF2 – 2nd maximum
de fréquence.
Comment commander : via ABB Ability Market-
Protections de tension place™ ou les canaux de commande traditionnels.
Série de protections inclues : UV – minimum de ten-
sion, OV – maximum de tension, UV2 – 2nd minimum
de tension, OV2 – 2nd maximum de tension, PS – sé-
quence de phases, VU – déséquilibre de tension.
Comment commander : via ABB Ability Market-
place™ ou les canaux de commande traditionnels.
