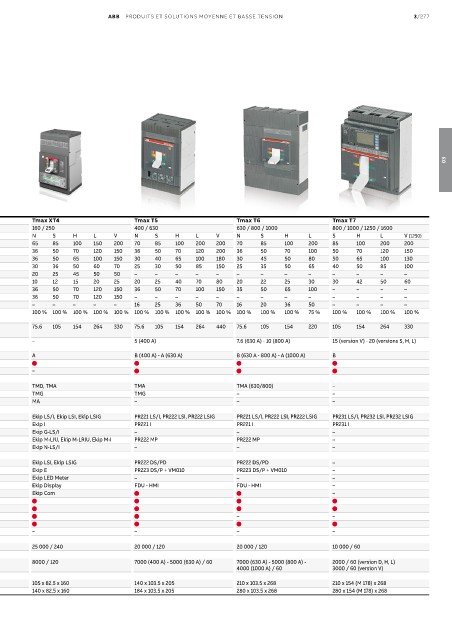

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/277

03

Tmax XT1 Tmax XT2 Tmax XT3 Tmax XT4 Tmax T5 Tmax T6 Tmax T7
Courant assigné ininterrompu, Iu A 160 160 250 160 / 250 400 / 630 630 / 800 / 1000 800 / 1000 / 1250 / 1600
Pouvoir assigné de coupure ultime en court-circuit, Icu B C N S H N S H L V N S N S H L V N S H L V N S H L S H L V (1250)
AC 50-60 Hz 220/230 V kA 25 40 65 85 100 65 85 100 150 200 50 85 65 85 100 150 200 70 85 100 200 200 70 85 100 200 85 100 200 200
50-60 Hz 380/415 V kA 18 25 36 50 70 36 50 70 120 200/150 36 50 36 50 70 120 150 36 50 70 120 200 36 50 70 100 50 70 120 150
50-60 Hz 440 V kA 15 25 36 50 65 36 50 65 100 150 25 40 36 50 65 100 150 30 40 65 100 180 30 45 50 80 50 65 100 130
50-60 Hz 500 V kA 8 18 30 36 50 30 36 50 60 70 20 30 30 36 50 60 70 25 30 50 85 150 25 35 50 65 40 50 85 100
50-60 Hz 525 V kA 6 8 22 35 35 20 25 30 36 50 13 20 20 25 45 50 50 – – – – – – – – – – – – –
50-60 Hz 690 V kA 3 4 6 8 10 10 12 15 18 20 5 8 10 12 15 20 25 20 25 40 70 80 20 22 25 30 30 42 50 60
DC 250 V - 2 pôles en série kA 18 25 36 50 70 36 50 70 120 150 36 50 36 50 70 120 150 36 50 70 100 150 35 50 65 100 – – – –
500 V - 3 pôles en série kA 18 25 36 50 70 36 50 70 120 150 36 50 36 50 70 120 150 – – – – – – – – – – – – –
750 V - 3 pôles en série kA – – – – – – – – – – – – – – – – – 16 25 36 50 70 16 20 36 50 – – – –
Pouvoir assigné de coupure de service %Icu 100 % 100 % 75 % 75 % 50 % 100 % 100 % 100 % 100 % 100 % 75 % 50 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 75 % 100 % 100 % 100 % 100 %
en court-circuit, Ics (à 415 V) (37.5) (27)
Pouvoir assigné de fermeture kA 36 52.5 75.6 105 154 75.6 105 154 264 330 75.6 105 75.6 105 154 264 330 75.6 105 154 264 440 75.6 105 154 220 105 154 264 330
en court-circuit, Icm (415 V)
Courant assigné de courte durée admissible kA – – – – 5 (400 A) 7.6 (630 A) - 10 (800 A) 15 (version V) - 20 (versions S, H, L)
pendant 1 s, Icw
Catégorie d'utilisation (IEC 60947-2, EN 60947-2) A A A A B (400 A) - A (630 A) B (630 A - 800 A) - A (1000 A) B
Aptitude au sectionnement       
Norme de référence (IEC 60947-2, EN 60947-2)    –   
Déclencheur magnétothermique
Distribution de puissance TMD TMD, TMA TMD TMD, TMA TMA TMA (630/800) –
Protection générateur – TMG TMG TMG TMG – –
Déclencheur magnétique seul – MF, MA MA MA – – –
Déclencheur électronique
Distribution de puissance – Ekip LS/I, Ekip LSI, Ekip LSIG – Ekip LS/I, Ekip LSI, Ekip LSIG PR221 LS/I, PR222 LSI, PR222 LSIG PR221 LS/I, PR222 LSI, PR222 LSIG PR231 LS/I, PR232 LSI, PR232 LSIG
Magnétique seul – Ekip I – Ekip I PR221 I PR221 I PR231 I
Protection générateur – Ekip G-LS/I – Ekip G-LS/I – – –
Protection moteur – Ekip M-LIU, Ekip M-LRIU, Ekip M-I – Ekip M-LIU, Ekip M-LRIU, Ekip M-I PR222 MP PR222 MP –
Neutre 160 % – Ekip N-LS/I – Ekip N-LS/I – – –
Mesure (avec option afficheur ou com.)
Intensité – Ekip LSI, Ekip LSIG – Ekip LSI, Ekip LSIG PR222 DS/PD PR222 DS/PD –
Intensité / tension / puissance / énergie – – – Ekip E PR223 DS/P + VM010 PR223 DS/P + VM010 –
Afficheur LED (option) – Ekip LED Meter – Ekip LED Meter – – –
Afficheur écran (option) – Ekip Display – Ekip Display FDU - HMI FDU - HMI –
Communication (option) – Ekip Com – Ekip Com   –
Interchangeabilité déclencheur –  –    
Versions Fixe (F)       
Débrochable (P)      – –
Débrochable sur chariot (W) –  –    
Fixation sur rail DIN DIN EN 50022 DIN EN 50022 DIN EN 50022 – – – –
Endurance mécanique
Nombre manœuvres / opér. horaires 25 000 / 240 25 000 / 240 25 000 / 240 25 000 / 240 20 000 / 120 20 000 / 120 10 000 / 60
Endurance électrique (à 415 V)
Nombre manœuvres / opér. horaires 8000 / 120 8000 / 120 8000 / 120 8000 / 120 7000 (400 A) - 5000 (630 A) / 60 7000 (630 A) - 5000 (800 A) - 2000 / 60 (version D, H, L)
4000 (1000 A) / 60 3000 / 60 (version V)
Dimensions de base fixe
largeur x profondeur x hauteur 3 pôles mm 76.2 x 70 x 130 90 x 82.5 x 130 105 x 70 x 150 105 x 82.5 x 160 140 x 103.5 x 205 210 x 103.5 x 268 210 x 154 (M 178) x 268
4 pôles mm 101.6 x 70 x 130 120 x 82.5 x 130 140 x 70 x 150 140 x 82.5 x 160 184 x 103.5 x 205 280 x 103.5 x 268 280 x 154 (M 178) x 268
