3/272 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

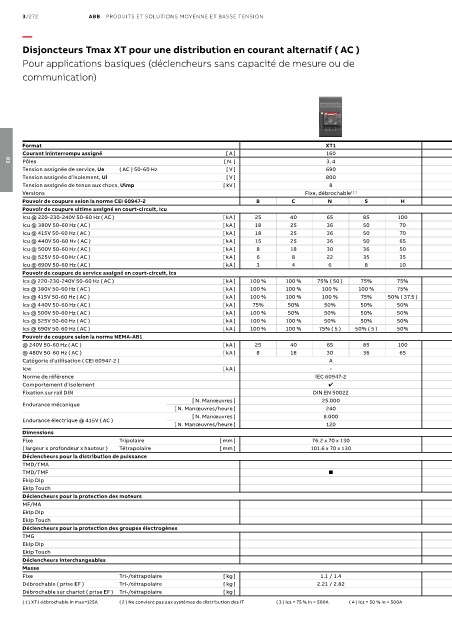

Disjoncteurs Tmax XT pour une distribution en courant alternatif ( AC )

Pour applications basiques (déclencheurs sans capacité de mesure ou de
communication)

Format XT1 XT3 XT5 XT6 ( 2 )
Courant ininterrompu assigné [ A ] 160 250 400 / 630 800 / 1000 ( seulement F )
Pôles [ N. ] 3, 4 3, 4 3, 4 3, 4
03
Tension assignée de service, Ue ( AC ) 50-60 Hz [ V ] 690 690 690 690
Tension assignée d’isolement, Ui [ V ] 800 800 1000 1000
Tension assignée de tenue aux chocs, Uimp [ kV ] 8 8 8 8
Versions Fixe, débrochable ( 1 ) Fixe, débrochable Fixe, débrochable sur chariot, débrochable (6) Fixe, débrochable sur chariot
Pouvoir de coupure selon la norme CEI 60947-2 B C N S H N S N S H R V X N S H
Pouvoir de coupure ultime assigné en court-circuit, Icu
Icu @ 220-230-240V 50-60 Hz ( AC ) [ kA ] 25 40 65 85 100 50 85 70 85 100 150 200 200 70 85 100
Icu @ 380V 50-60 Hz ( AC ) [ kA ] 18 25 36 50 70 36 50 36 50 70 120 200 200 36 50 70
Icu @ 415V 50-60 Hz ( AC ) [ kA ] 18 25 36 50 70 36 50 36 50 70 120 200 200 36 50 70
Icu @ 440V 50-60 Hz ( AC ) [ kA ] 15 25 36 50 65 25 40 36 50 65 100 180 200 30 45 50
Icu @ 500V 50-60 Hz ( AC ) [ kA ] 8 18 30 36 50 20 30 25 30 50 85 150 150 25 35 50
Icu @ 525V 50-60 Hz ( AC ) [ kA ] 6 8 22 35 35 13 20 25 30 50 85 100 120 25 35 50
Icu @ 690V 50-60 Hz ( AC ) [ kA ] 3 4 6 8 10 5 6 20 25 40 70 80 100 20 22 25
Pouvoir de coupure de service assigné en court-circuit, Ics
Ics @ 220-230-240V 50-60 Hz ( AC ) [ kA ] 100 % 100 % 75% ( 50 ) 75% 75% 75% 50% 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 %
Ics @ 380V 50-60 Hz ( AC ) [ kA ] 100 % 100 % 100 % 100 % 75% 75% 50% ( 27 ) 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 %
Ics @ 415V 50-60 Hz ( AC ) [ kA ] 100 % 100 % 100 % 75% 50% ( 37.5 ) 75% 50% ( 27 ) 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 %
Ics @ 440V 50-60 Hz ( AC ) [ kA ] 75% 50% 50% 50% 50% 75% 50% 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 %
Ics @ 500V 50-60 Hz ( AC ) [ kA ] 100 % 50% 50% 50% 50% 75% 50% 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 %
Ics @ 525V 50-60 Hz ( AC ) [ kA ] 100 % 100 % 50% 50% 50% 75% 50% 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 %
Ics @ 690V 50-60 Hz ( AC ) [ kA ] 100 % 100 % 75% ( 5 ) 50% ( 5 ) 50% 75% 50% 100 % 100 % 100 % (3) 100 % (4) 100 % (4) 100 % (4) 100 % 100 % 100 %
Pouvoir de coupure selon la norme NEMA-AB1
@ 240V 50-60 Hz ( AC ) [ kA ] 25 40 65 85 100 50 85
@ 480V 50-60 Hz ( AC ) [ kA ] 8 18 30 36 65 25 35
Catégorie d’utilisation ( CEI 60947-2 ) A A A (jusqu’à 630A), B (jusqu’à 500A) (5) A ( jusqu’à 1000A )- B ( jusqu’à 800A ) ( 5 )
Icw [ kA ] - - 6 10
Norme de référence IEC 60947-2 IEC 60947-2 IEC 60947-2 IEC 60947-2
Comportement d’isolement 4 4 4 4
Fixation sur rail DIN DIN EN 50022 DIN EN 50022 - -
[ N. Manœuvres ] 25.000 25.000 20.000 20.000
Endurance mécanique
[ N. Manœuvres/heure ] 240 240 240 240
[ N. Manœuvres ] 8.000 8.000 7.000 (400A) – 5.000 (630A) 5.000
Endurance électrique @ 415V ( AC )
[ N. Manœuvres/heure ] 120 120 120 120
Dimensions
Fixe Tripolaire [ mm ] 76.2 x 70 x 130 105 x 70 x 150 140 x 103 x 205 210 x 103.5 x 268
( largeur x profondeur x hauteur ) Tétrapolaire [ mm ] 101.6 x 70 x 130 140 x 70 x 150 186 x 103 x 205 280 x 103.5 x 268
Déclencheurs pour la distribution de puissance
TMD/TMA  ■
TMD/TMF ■ ■
Ekip Dip  ■
Ekip Touch 
Déclencheurs pour la protection des moteurs
MF/MA ■ 
Ekip Dip  ■
Ekip Touch 
Déclencheurs pour la protection des groupes électrogènes
TMG ■ 
Ekip Dip  ■
Ekip Touch 
Déclencheurs interchangeables 4 4
Masse
Fixe Tri-/tétrapolaire [ kg ] 1.1 / 1.4 1.7 / 2.1 3.25 / 4.15 9.5 / 12
Débrochable ( prise EF ) Tri-/tétrapolaire [ kg ] 2.21 / 2.82 3.24 / 4.1 5.15 / 6.65
Débrochable sur chariot ( prise EF ) Tri-/tétrapolaire [ kg ] 5.4 / 6.9 12.1 / 15.1
( 1 ) XT1 débrochable In max=125A ( 2 ) Ne convient pas aux systèmes de distribution des IT ( 3 ) Ics = 75 % In > 500A ( 4 ) Ics = 50 % In > 500A ( 5 ) Catégorie B : seulement lorsqu’il est équipé d’un déclencheur électronique ( 6 ) Débrochable/Débrochable sur chariot : max In 40°C = 600A
