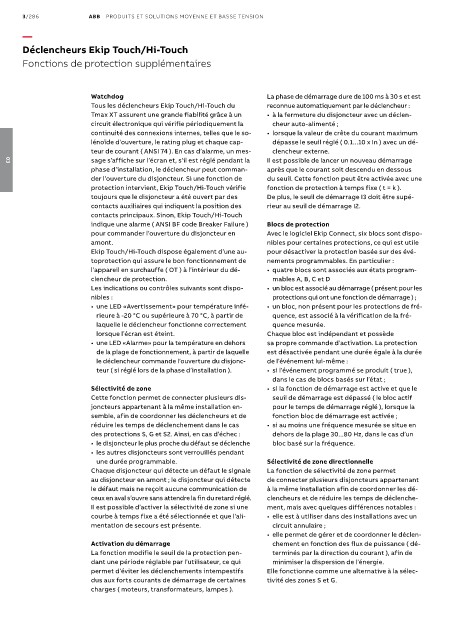

3/286 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Déclencheurs Ekip Touch/Hi-Touch

Fonctions de protection supplémentaires

Watchdog La phase de démarrage dure de 100 ms à 30 s et est
Tous les déclencheurs Ekip Touch/Hi-Touch du reconnue automatiquement par le déclencheur :
Tmax XT assurent une grande fiabilité grâce à un • à la fermeture du disjoncteur avec un déclen-
circuit électronique qui vérifie périodiquement la cheur auto-alimenté ;
continuité des connexions internes, telles que le so- • lorsque la valeur de crête du courant maximum
lénoïde d’ouverture, le rating plug et chaque cap- dépasse le seuil réglé ( 0.1...10 x In ) avec un dé-
teur de courant ( ANSI 74 ). En cas d’alarme, un mes- clencheur externe.
sage s’affiche sur l’écran et, s’il est réglé pendant la Il est possible de lancer un nouveau démarrage
03
phase d’installation, le déclencheur peut comman- après que le courant soit descendu en dessous
der l’ouverture du disjoncteur. Si une fonction de du seuil. Cette fonction peut être activée avec une
protection intervient, Ekip Touch/Hi-Touch vérifie fonction de protection à temps fixe ( t = k ).
toujours que le disjoncteur a été ouvert par des De plus, le seuil de démarrage I3 doit être supé-
contacts auxiliaires qui indiquent la position des rieur au seuil de démarrage I2.
contacts principaux. Sinon, Ekip Touch/Hi-Touch
indique une alarme ( ANSI BF code Breaker Failure ) Blocs de protection
pour commander l’ouverture du disjoncteur en Avec le logiciel Ekip Connect, six blocs sont dispo-
amont. nibles pour certaines protections, ce qui est utile
Ekip Touch/Hi-Touch dispose également d’une au- pour désactiver la protection basée sur des évé-
toprotection qui assure le bon fonctionnement de nements programmables. En particulier :
l’appareil en surchauffe ( OT ) à l’intérieur du dé- • quatre blocs sont associés aux états program-
clencheur de protection. mables A, B, C et D
Les indications ou contrôles suivants sont dispo- • un bloc est associé au démarrage ( présent pour les
nibles : protections qui ont une fonction de démarrage ) ;
• une LED «Avertissement» pour température infé- • un bloc, non présent pour les protections de fré-
rieure à -20 °C ou supérieure à 70 °C, à partir de quence, est associé à la vérification de la fré-
laquelle le déclencheur fonctionne correctement quence mesurée.
lorsque l’écran est éteint. Chaque bloc est indépendant et possède
• une LED «Alarme» pour la température en dehors sa propre commande d’activation. La protection
de la plage de fonctionnement, à partir de laquelle est désactivée pendant une durée égale à la durée
le déclencheur commande l’ouverture du disjonc- de l’événement lui-même :
teur ( si réglé lors de la phase d’installation ). • si l’événement programmé se produit ( true ),
dans le cas de blocs basés sur l’état ;
Sélectivité de zone • si la fonction de démarrage est active et que le
Cette fonction permet de connecter plusieurs dis- seuil de démarrage est dépassé ( le bloc actif
joncteurs appartenant à la même installation en- pour le temps de démarrage réglé ), lorsque la
semble, afin de coordonner les déclencheurs et de fonction bloc de démarrage est activée ;
réduire les temps de déclenchement dans le cas • si au moins une fréquence mesurée se situe en
des protections S, G et S2. Ainsi, en cas d’échec : dehors de la plage 30...80 Hz, dans le cas d’un
• le disjoncteur le plus proche du défaut se déclenche bloc basé sur la fréquence.
• les autres disjoncteurs sont verrouillés pendant
une durée programmable. Sélectivité de zone directionnelle
Chaque disjoncteur qui détecte un défaut le signale La fonction de sélectivité de zone permet
au disjoncteur en amont ; le disjoncteur qui détecte de connecter plusieurs disjoncteurs appartenant
le défaut mais ne reçoit aucune communication de à la même installation afin de coordonner les dé-
ceux en aval s’ouvre sans attendre la fin du retard réglé. clencheurs et de réduire les temps de déclenche-
Il est possible d’activer la sélectivité de zone si une ment, mais avec quelques différences notables :
courbe à temps fixe a été sélectionnée et que l’ali- • elle est à utiliser dans des installations avec un
mentation de secours est présente. circuit annulaire ;
• elle permet de gérer et de coordonner le déclen-
Activation du démarrage chement en fonction des flux de puissance ( dé-
La fonction modifie le seuil de la protection pen- terminés par la direction du courant ), afin de
dant une période réglable par l’utilisateur, ce qui minimiser la dispersion de l’énergie.
permet d’éviter les déclenchements intempestifs Elle fonctionne comme une alternative à la sélec-
dus aux forts courants de démarrage de certaines tivité des zones S et G.
charges ( moteurs, transformateurs, lampes ).
