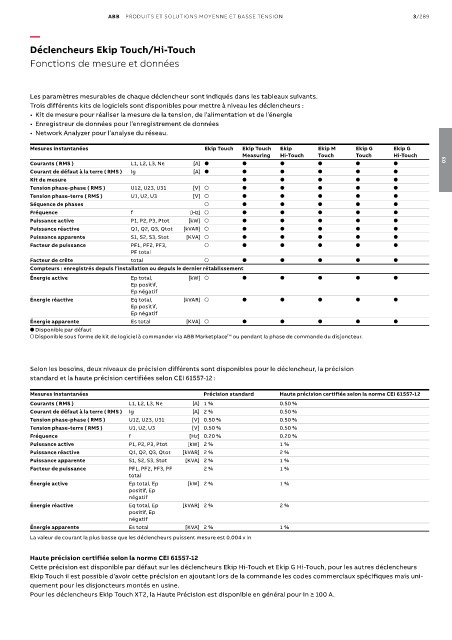

Page 487 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/289

—
Déclencheurs Ekip Touch/Hi-Touch

Fonctions de mesure et données

Les paramètres mesurables de chaque déclencheur sont indiqués dans les tableaux suivants.
Trois différents kits de logiciels sont disponibles pour mettre à niveau les déclencheurs :
• Kit de mesure pour réaliser la mesure de la tension, de l’alimentation et de l’énergie
• Enregistreur de données pour l’enregistrement de données
• Network Analyzer pour l’analyse du réseau.

Mesures instantanées Ekip Touch Ekip Touch Ekip Ekip M Ekip G Ekip G
Measuring Hi-Touch Touch Touch Hi-Touch
Courants ( RMS ) L1, L2, L3, Ne [A] ● ● ● ● ● ● 03
Courant de défaut à la terre ( RMS ) Ig [A] ● ● ● ● ● ●
Kit de mesure ● ● ● ● ●
Tension phase-phase ( RMS ) U12, U23, U31 [V] ● ● ● ● ●
Tension phase-terre ( RMS ) U1, U2, U3 [V] ● ● ● ● ●
Séquence de phases ● ● ● ● ●
Fréquence f [Hz] ● ● ● ● ●
Puissance active P1, P2, P3, Ptot [kW] ● ● ● ● ●
Puissance réactive Q1, Q2, Q3, Qtot [kVAR] ● ● ● ● ●
Puissance apparente S1, S2, S3, Stot [KVA] ● ● ● ● ●
Facteur de puissance PF1, PF2, PF3, ● ● ● ● ●
PF total
Facteur de crête total ● ● ● ● ●
Compteurs : enregistrés depuis l’installation ou depuis le dernier rétablissement
Énergie active Ep total, [kW] ● ● ● ● ●
Ep positif,
Ep négatif
Énergie réactive Eq total, [kVAR] ● ● ● ● ●
Ep positif,
Ep négatif
Énergie apparente Es total [KVA] ● ● ● ● ●
● Disponible par défaut
Disponible sous forme de kit de logiciel à commander via ABB Marketplace ou pendant la phase de commande du disjoncteur.
TM

Selon les besoins, deux niveaux de précision différents sont disponibles pour le déclencheur, la précision
standard et la haute précision certifiées selon CEI 61557-12 :
Mesures instantanées Précision standard Haute précision certifiée selon la norme CEI 61557-12
Courants ( RMS ) L1, L2, L3, Ne [A] 1 % 0.50 %
Courant de défaut à la terre ( RMS ) Ig [A] 2 % 0.50 %
Tension phase-phase ( RMS ) U12, U23, U31 [V] 0.50 % 0.50 %
Tension phase-terre ( RMS ) U1, U2, U3 [V] 0.50 % 0.50 %
Fréquence f [Hz] 0.20 % 0.20 %
Puissance active P1, P2, P3, Ptot [kW] 2 % 1 %
Puissance réactive Q1, Q2, Q3, Qtot [kVAR] 2 % 2 %
Puissance apparente S1, S2, S3, Stot [KVA] 2 % 1 %
Facteur de puissance PF1, PF2, PF3, PF 2 % 1 %
total
Énergie active Ep total, Ep [kW] 2 % 1 %
positif, Ep
négatif
Énergie réactive Eq total, Ep [kVAR] 2 % 2 %
positif, Ep
négatif
Énergie apparente Es total [KVA] 2 % 1 %
La valeur de courant la plus basse que les déclencheurs puissent mesure est 0.004 x ln

Haute précision certifiée selon la norme CEI 61557-12
Cette précision est disponible par défaut sur les déclencheurs Ekip Hi-Touch et Ekip G Hi-Touch, pour les autres déclencheurs
Ekip Touch il est possible d’avoir cette précision en ajoutant lors de la commande les codes commerciaux spécifiques mais uni-
quement pour les disjoncteurs montés en usine.
Pour les déclencheurs Ekip Touch XT2, la Haute Précision est disponible en général pour In ≥ 100 A.
