3/294 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—

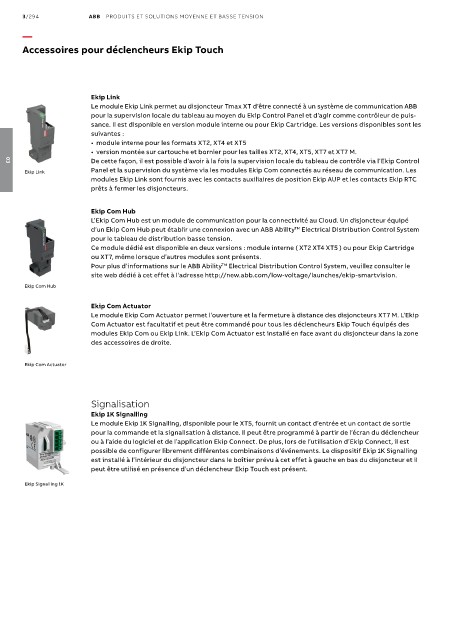

Accessoires pour déclencheurs Ekip Touch

Ekip Link
Le module Ekip Link permet au disjoncteur Tmax XT d’être connecté à un système de communication ABB
pour la supervision locale du tableau au moyen du Ekip Control Panel et d’agir comme contrôleur de puis-
sance. Il est disponible en version module interne ou pour Ekip Cartridge. Les versions disponibles sont les
suivantes :
• module interne pour les formats XT2, XT4 et XT5
• version montée sur cartouche et bornier pour les tailles XT2, XT4, XT5, XT7 et XT7 M.
De cette façon, il est possible d’avoir à la fois la supervision locale du tableau de contrôle via l’Ekip Control
03
Ekip Link Panel et la supervision du système via les modules Ekip Com connectés au réseau de communication. Les
modules Ekip Link sont fournis avec les contacts auxiliaires de position Ekip AUP et les contacts Ekip RTC
prêts à fermer les disjoncteurs.

Ekip Com Hub
L’Ekip Com Hub est un module de communication pour la connectivité au Cloud. Un disjoncteur équipé
TM
d’un Ekip Com Hub peut établir une connexion avec un ABB Ability Electrical Distribution Control System
pour le tableau de distribution basse tension.
Ce module dédié est disponible en deux versions : module interne ( XT2 XT4 XT5 ) ou pour Ekip Cartridge
ou XT7, même lorsque d’autres modules sont présents.
Pour plus d’informations sur le ABB Ability Electrical Distribution Control System, veuillez consulter le
TM
site web dédié à cet effet à l’adresse http://new.abb.com/low-voltage/launches/ekip-smartvision.
Ekip Com Hub

Ekip Com Actuator
Le module Ekip Com Actuator permet l’ouverture et la fermeture à distance des disjoncteurs XT7 M. L’Ekip
Com Actuator est facultatif et peut être commandé pour tous les déclencheurs Ekip Touch équipés des
modules Ekip Com ou Ekip Link. L’Ekip Com Actuator est installé en face avant du disjoncteur dans la zone
des accessoires de droite.

Ekip Com Actuator

Signalisation
Ekip 1K Signalling
Le module Ekip 1K Signalling, disponible pour le XT5, fournit un contact d’entrée et un contact de sortie
pour la commande et la signalisation à distance. Il peut être programmé à partir de l’écran du déclencheur
ou à l’aide du logiciel et de l’application Ekip Connect. De plus, lors de l’utilisation d’Ekip Connect, il est
possible de configurer librement différentes combinaisons d’événements. Le dispositif Ekip 1K Signalling
est installé à l’intérieur du disjoncteur dans le boîtier prévu à cet effet à gauche en bas du disjoncteur et il
peut être utilisé en présence d’un déclencheur Ekip Touch est présent.

Ekip Signalling 1K
