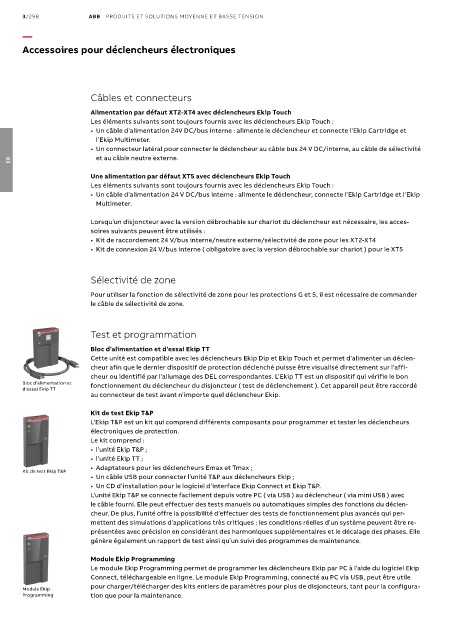

3/298 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Accessoires pour déclencheurs électroniques

Câbles et connecteurs

Alimentation par défaut XT2-XT4 avec déclencheurs Ekip Touch
Les éléments suivants sont toujours fournis avec les déclencheurs Ekip Touch :
• Un câble d’alimentation 24V DC/bus interne : alimente le déclencheur et connecte l’Ekip Cartridge et
l’Ekip Multimeter.
• Un connecteur latéral pour connecter le déclencheur au câble bus 24 V DC/interne, au câble de sélectivité
et au câble neutre externe.
03
Une alimentation par défaut XT5 avec déclencheurs Ekip Touch
Les éléments suivants sont toujours fournis avec les déclencheurs Ekip Touch :
• Un câble d’alimentation 24 V DC/bus interne : alimente le déclencheur, connecte l’Ekip Cartridge et l’Ekip
Multimeter.

Lorsqu’un disjoncteur avec la version débrochable sur chariot du déclencheur est nécessaire, les acces-
soires suivants peuvent être utilisés :
• Kit de raccordement 24 V/bus interne/neutre externe/sélectivité de zone pour les XT2-XT4
• Kit de connexion 24 V/bus interne ( obligatoire avec la version débrochable sur chariot ) pour le XT5

Sélectivité de zone

Pour utiliser la fonction de sélectivité de zone pour les protections G et S, il est nécessaire de commander
le câble de sélectivité de zone.

Test et programmation

Bloc d’alimentation et d’essai Ekip TT
Cette unité est compatible avec les déclencheurs Ekip Dip et Ekip Touch et permet d’alimenter un déclen-
cheur afin que le dernier dispositif de protection déclenché puisse être visualisé directement sur l’affi-
cheur ou identifié par l’allumage des DEL correspondantes. L’Ekip TT est un dispositif qui vérifie le bon
Bloc d’alimentation et fonctionnement du déclencheur du disjoncteur ( test de déclenchement ). Cet appareil peut être raccordé
d’essai Ekip TT
au connecteur de test avant n’importe quel déclencheur Ekip.
Kit de test Ekip T&P
L’Ekip T&P est un kit qui comprend différents composants pour programmer et tester les déclencheurs
électroniques de protection.
Le kit comprend :
• l’unité Ekip T&P ;
• l’unité Ekip TT ;
• Adaptateurs pour les déclencheurs Emax et Tmax ;
Kit de test Ekip T&P
• Un câble USB pour connecter l’unité T&P aux déclencheurs Ekip ;
• Un CD d’installation pour le logiciel d’interface Ekip Connect et Ekip T&P.
L’unité Ekip T&P se connecte facilement depuis votre PC ( via USB ) au déclencheur ( via mini USB ) avec
le câble fourni. Elle peut effectuer des tests manuels ou automatiques simples des fonctions du déclen-
cheur. De plus, l’unité offre la possibilité d’effectuer des tests de fonctionnement plus avancés qui per-
mettent des simulations d’applications très critiques : les conditions réelles d’un système peuvent être re-
présentées avec précision en considérant des harmoniques supplémentaires et le décalage des phases. Elle
génère également un rapport de test ainsi qu’un suivi des programmes de maintenance.

Module Ekip Programming
Le module Ekip Programming permet de programmer les déclencheurs Ekip par PC à l’aide du logiciel Ekip
Connect, téléchargeable en ligne. Le module Ekip Programming, connecté au PC via USB, peut être utile
pour charger/télécharger des kits entiers de paramètres pour plus de disjoncteurs, tant pour la configura-
Module Ekip
Programming tion que pour la maintenance.
