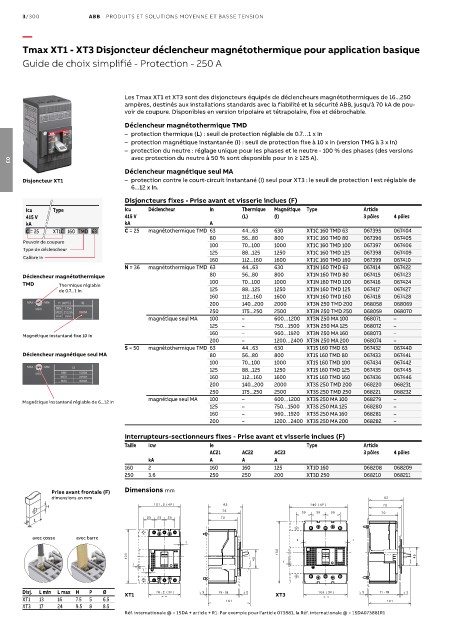

Page 498 - Les indispensables 2021

3/300 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Tmax XT1 - XT3 Disjoncteur déclencheur magnétothermique pour application basique

Guide de choix simplifié - Protection - 250 A

Les Tmax XT1 et XT3 sont des disjoncteurs équipés de déclencheurs magnétothermiques de 16...250
ampères, destinés aux installations standards avec la fiabilité et la sécurité ABB, jusqu'à 70 kA de pou-
voir de coupure. Disponibles en version tripolaire et tétrapolaire, fixe et débrochable.
Déclencheur magnétothermique TMD
– protection thermique (L) : seuil de protection réglable de 0.7…1 x In
– protection magnétique instantanée (I) : seuil de protection fixe à 10 x In (version TMG à 3 x In)
– protection du neutre : réglage unique pour les phases et le neutre - 100 % des phases (des versions
avec protection du neutre à 50 % sont disponible pour In ≥ 125 A).
03
Déclencheur magnétique seul MA
Disjoncteur XT1 – protection contre le court-circuit instantané (I) seul pour XT3 : le seuil de protection I est réglable de
6...12 x In.
Disjoncteurs fixes - Prise avant et visserie inclues (F)
Icu Type Icu Déclencheur In Thermique Magnétique Type Article
415 V 415 V (L) (I) 3 pôles 4 pôles
kA kA A
C = 25 XT1C 160 TMD 63 C = 25 magnétothermique TMD 63 44...63 630 XT1C 160 TMD 63 067395 067404
80 56...80 800 XT1C 160 TMD 80 067396 067405
Pouvoir de coupure 100 70...100 1000 XT1C 160 TMD 100 067397 067406
Type de déclencheur
125 88...125 1250 XT1C 160 TMD 125 067398 067409
Calibre In 160 112...160 1600 XT1C 160 TMD 160 067399 067410
N = 36 magnétothermique TMD 63 44...63 630 XT1N 160 TMD 63 067414 067422
Déclencheur magnétothermique 80 56...80 800 XT1N 160 TMD 80 067415 067423
TMD Thermique réglable 100 70...100 1000 XT1N 160 TMD 100 067416 067424
de 0.7...1 In 125 88...125 1250 XT1N 160 TMD 125 067417 067427
160 112...160 1600 XT1N 160 TMD 160 067418 067428
200 140...200 2000 XT3N 250 TMD 200 068058 068069
250 175...250 2500 XT3N 250 TMD 250 068059 068070
magnétique seul MA 100 – 600…1200 XT3N 250 MA 100 068071 –
125 – 750…1500 XT3N 250 MA 125 068072 –
160 – 960…1920 XT3N 250 MA 160 068073 –
Magnétique instantané fixe 10 In
200 – 1200…2400 XT3N 250 MA 200 068074 –
S = 50 magnétothermique TMD 63 44...63 630 XT1S 160 TMD 63 067432 067440
Déclencheur magnétique seul MA 80 56...80 800 XT1S 160 TMD 80 067433 067441
100 70...100 1000 XT1S 160 TMD 100 067434 067442
125 88...125 1250 XT1S 160 TMD 125 067435 067445
160 112...160 1600 XT1S 160 TMD 160 067436 067446
200 140...200 2000 XT3S 250 TMD 200 068220 068231
250 175...250 2500 XT3S 250 TMD 250 068221 068232
magnétique seul MA 100 – 600…1200 XT3S 250 MA 100 068279 –
Magnétique instantané réglable de 6...12 In
125 – 750…1500 XT3S 250 MA 125 068280 –
160 – 960…1920 XT3S 250 MA 160 068281 –
200 – 1200…2400 XT3S 250 MA 200 068282 –
Interrupteurs-sectionneurs fixes - Prise avant et visserie inclues (F)
Taille Icw Ie Type Article
AC21 AC22 AC23 3 pôles 4 pôles
kA A A A
160 2 160 160 125 XT1D 160 068208 068209
250 3.6 250 250 200 XT3D 250 068210 068211
Prise avant frontale (F) Dimensions mm
dimensions en mm

P
avec cosse avec barre

Disj. L min L max H P Ø XT1 71 - 79 XT3 71 - 79
XT1 13 16 7.5 5 6.5
XT3 17 24 9.5 8 8.5
Réf. internationale @ = 1SDA + article + R1. Par exemple pour l'article 073881, la Réf. internationale @ = 1SDA073881R1
