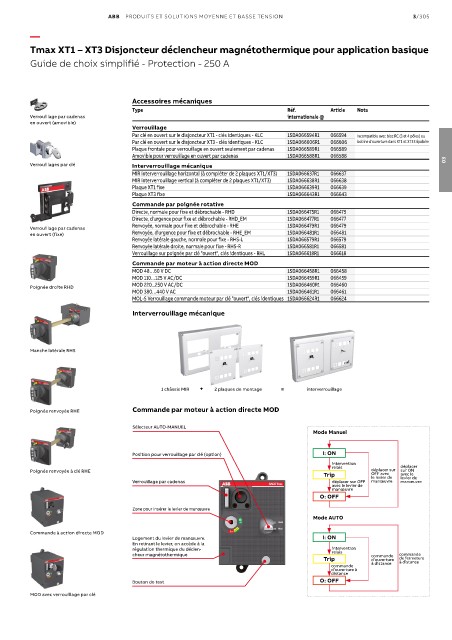

Page 503 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/305

—
Tmax XT1 – XT3 Disjoncteur déclencheur magnétothermique pour application basique

Guide de choix simplifié - Protection - 250 A

Accessoires mécaniques
Type Réf. Article Nota
Verrouillage par cadenas internationale @
en ouvert (amovible)
Verrouillage
Par clé en ouvert sur le disjoncteur XT1 - clés identiques - KLC 1SDA066594R1 066594 Incompatible avec bloc RC (3 et 4 pôles) ou
Par clé en ouvert sur le disjoncteur XT3 - clés identiques - KLC 1SDA066606R1 066606 bobine d'ouverture dans XT1 et XT3 tripolaire
Plaque frontale pour verrouillage en ouvert seulement par cadenas 1SDA066589R1 066589
Amovible pour verrouillage en ouvert par cadenas 1SDA066588R1 066588
03
Verrouillages par clé Interverrouillage mécanique
MIR interverrouillage horizontal (à compléter de 2 plaques XT1/XT3) 1SDA066637R1 066637
MIR interverrouillage vertical (à compléter de 2 plaques XT1/XT3) 1SDA066638R1 066638
Plaque XT1 fixe 1SDA066639R1 066639
Plaque XT3 fixe 1SDA066643R1 066643
Commande par poignée rotative
Directe, normale pour fixe et débrochable - RHD 1SDA066475R1 066475
Directe, d'urgence pour fixe et débrochable - RHD_EM 1SDA066477R1 066477
Renvoyée, normale pour fixe et débrochable - RHE 1SDA066479R1 066479
Verrouillage par cadenas
en ouvert (fixe) Renvoyée, d'urgence pour fixe et débrochable - RHE_EM 1SDA066481R1 066481
Renvoyée latérale gauche, normale pour fixe - RHS-L 1SDA066579R1 066579
Renvoyée latérale droite, normale pour fixe - RHS-R 1SDA066581R1 066581
Verrouillage sur poignée par clé "ouvert", clés identiques - RHL 1SDA066618R1 066618
Commande par moteur à action directe MOD
MOD 48…60 V DC 1SDA066458R1 066458
MOD 110…125 V AC/DC 1SDA066459R1 066459
MOD 220...250 V AC/DC 1SDA066460R1 066460
Poignée droite RHD
MOD 380…440 V AC 1SDA066461R1 066461
MOL-S Verrouillage commande moteur par clé "ouvert", clés identiques 1SDA066624R1 066624
Interverrouillage mécanique

Manche latérale RHS

1 châssis MIR + 2 plaques de montage = interverrouillage

Poignée renvoyée RHE Commande par moteur à action directe MOD

Sélecteur AUTO-MANUEL
Mode Manuel

Position pour verrouillage par clé (option) I: ON
intervention
relais déplacer
Poignée renvoyée à clé RHE déplacer sur sur ON
Trip OFF avec avec le
le levier de
levier de
Verrouillage par cadenas déplacer sur OFF manœuvre manœuvre
avec le levier de
manœuvre
O: OFF
Zone pour insérer le levier de manœuvre
Mode AUTO
Commande à action directe MOD
Logement du levier de manœuvre. I: ON
En retirant le levier, on accède à la
régulation thermique du déclen- intervention
cheur magnétothermique relais commande commande
Trip d'ouverture de fermeture
à distance
commande à distance
d'ouverture à
distance
Bouton de test O: OFF
MOD avec verrouillage par clé
