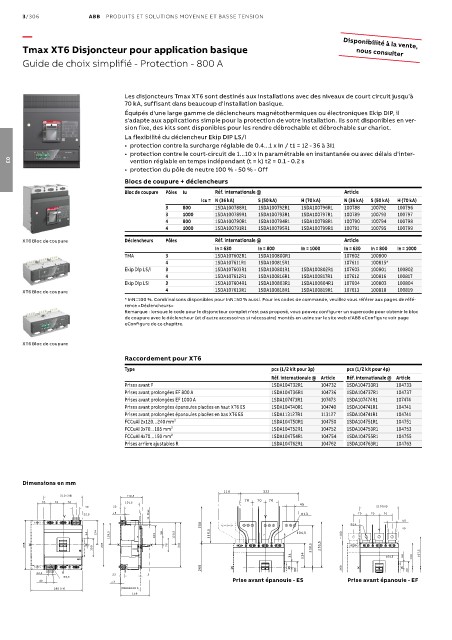

3/306 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Tmax XT6 Disjoncteur pour application basique Disponibilité à la vente,
nous consulter
Guide de choix simplifié - Protection - 800 A

Les disjoncteurs Tmax XT6 sont destinés aux installations avec des niveaux de court circuit jusqu’à
70 kA, suffisant dans beaucoup d'installation basique.
Équipés d'une large gamme de déclencheurs magnétothermiques ou électroniques Ekip DIP, il
s'adapte aux applications simple pour la protection de votre installation. Ils sont disponibles en ver-
sion fixe, des kits sont disponibles pour les rendre débrochable et débrochable sur chariot.
La flexibilité du déclencheur Ekip DIP LS/I
• protection contre la surcharge réglable de 0.4...1 x In / t1 = 12 - 36 à 3I1
• protection contre le court-circuit de 1...10 x In paramétrable en instantanée ou avec délais d'inter-
vention réglable en temps indépendant (t = k) t2 = 0.1 - 0.2 s
03
• protection du pôle de neutre 100 % - 50 % - Off
Blocs de coupure + déclencheurs
Bloc de coupure Pôles Iu Réf. internationale @ Article
Icu = N (36 kA) S (50 kA) H (70 kA) N (36 kA) S (50 kA) H (70 kA)
3 800 1SDA100788R1 1SDA100792R1 1SDA100796R1 100788 100792 100796
3 1000 1SDA100789R1 1SDA100793R1 1SDA100797R1 100789 100793 100797
4 800 1SDA100790R1 1SDA100794R1 1SDA100798R1 100790 100794 100798
4 1000 1SDA100791R1 1SDA100795R1 1SDA100799R1 100791 100795 100799
XT6 Bloc de coupure Déclencheurs Pôles Réf. internationale @ Article
In = 630 In = 800 In = 1000 In = 630 In = 800 In = 1000
TMA 3 1SDA107602R1 1SDA100800R1 107602 100800
4 1SDA107611R1 1SDA100815R1 107611 100815*
Ekip Dip LS/I 3 1SDA107603R1 1SDA100801R1 1SDA100802R1 107603 100801 100802
4 1SDA107612R1 1SDA100816R1 1SDA100817R1 107612 100816 100817
Ekip Dip LSI 3 1SDA107604R1 1SDA100803R1 1SDA100804R1 107604 100803 100804
XT6 Bloc de coupure 4 1SDA107613R1 1SDA100818R1 1SDA100819R1 107613 100818 100819
* InN=100 %. Combinaisons disponibles pour InN=50 % aussi. Pour les codes de commande, veuillez vous référer aux pages de réfé-
rence «Déclencheurs»
Remarque : lorsque le code pour le disjoncteur complet n’est pas proposé, vous pouvez configurer un supercode pour obtenir le bloc
de coupure avec le déclencheur (et d'autre accessoires si nécessaire) montés en usine sur le site web d'ABB eConfigure voir page
eConfigure de ce chapitre.

XT6 Bloc de coupure
Raccordement pour XT6
Type pcs (1/2 kit pour 3p) pcs (1/2 kit pour 4p)
Réf. internationale @ Article Réf. internationale @ Article
Prises avant F 1SDA104732R1 104732 1SDA104733R1 104733
Prises avant prolongées EF 800 A 1SDA104736R1 104736 1SDA104737R1 104737
Prises avant prolongées EF 1000 A 1SDA107473R1 107473 1SDA107474R1 107474
Prises avant prolongées épanouies placées en haut XT6 ES 1SDA104740R1 104740 1SDA104741R1 104741
Prises avant prolongées épanouies placées en bas XT6 ES 1SDA113127R1 113127 1SDA104741R1 104741
FCCuAl 2x120…240 mm² 1SDA104750R1 104750 1SDA104751R1 104751
FCCuAl 3x70…185 mm² 1SDA104752R1 104752 1SDA104753R1 104753
FCCuAl 4x70…150 mm² 1SDA104754R1 104754 1SDA104755R1 104755
Prises arrière ajustables R 1SDA104762R1 104762 1SDA104763R1 104763

Dimensions en mm
11 6 322
21 0 (III) 119 ,5
70 70 70
70 70 70 101,5 45
40 23 21 0 (III)
Y 22,5 5 1 1 Max Y 1 3 70 70 70 50
200 1 4 40
34 13 4 118 ,5 103 38 120,5 11 6,5 104,5 1 00 ~ Y
268 X X 237 X X 76 241 250,5
100 230,5
34 1 34 104,5 34 1 34 167,5
268 X X 268 X X
22,5 Y 23 2 1 00 1 00
6,5
40 3 Prise avant épanouie - ES Prise avant épanouie - EF 167,5
40
280 (IV) COMPARTEMENT DEPH A 230,5 1 92
158 40
1 4 Y 50
21 0
Y
90 88 88 90 280 (IV)
21 0 (III)
280 (IV)
