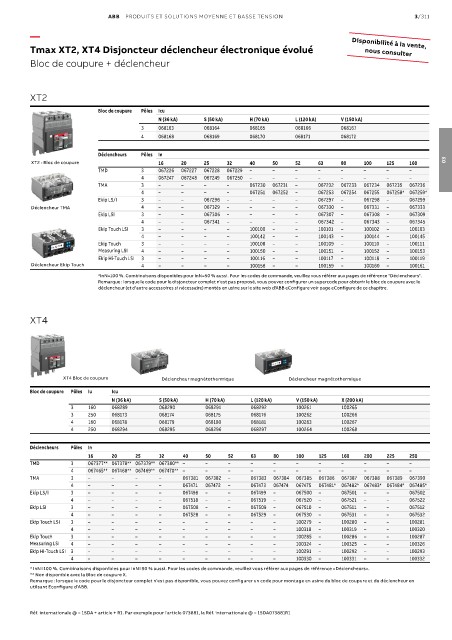

Page 509 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/311

—
Tmax XT2, XT4 Disjoncteur déclencheur électronique évolué Disponibilité à la vente,
nous consulter
Bloc de coupure + déclencheur

XT2

Bloc de coupure Pôles Icu
N (36 kA) S (50 kA) H (70 kA) L (120 kA) V (150 kA)
3 068163 068164 068165 068166 068167
4 068168 068169 068170 068171 068172

Déclencheurs Pôles In
XT2 - Bloc de coupure 16 20 25 32 40 50 52 63 80 100 125 160 03
TMD 3 067226 067227 067228 067229 – – – – – – – –
4 067247 067248 067249 067250 – – – – – – – –
TMA 3 – – – – 067230 067231 – 067232 067233 067234 067235 067236
4 – – – – 067251 067252 – 067253 067254 067255 067258* 067259*
Ekip LS/I 3 – – 067296 – – – – 067297 – 067298 – 067299
Déclencheur TMA 4 – – 067329 – – – – 067330 – 067331 – 067333
Ekip LSI 3 – – 067306 – – – – 067307 – 067308 – 067309
4 – – 067341 – – – – 067342 – 067343 – 067345
Ekip Touch LSI 3 – – – – 100100 – – 100101 – 100102 – 100103
4 – – – – 100142 – – 100143 – 100144 – 100145
Ekip Touch 3 – – – – 100108 – – 100109 – 100110 – 100111
Measuring LSI 4 – – – – 100150 – – 100151 – 100152 – 100153
Ekip Hi-Touch LSI 3 – – – – 100116 – – 100117 – 100118 – 100119
Déclencheur Ekip Touch 4 – – – – 100158 – – 100159 – 100160 – 100161
*InN=100 %. Combinaisons disponibles pour InN=50 % aussi. Pour les codes de commande, veuillez vous référer aux pages de référence "Déclencheurs".
Remarque : lorsque le code pour le disjoncteur complet n’est pas proposé, vous pouvez configurer un supercode pour obtenir le bloc de coupure avec le
déclencheur (et d'autre accessoires si nécessaire) montés en usine sur le site web d'ABB eConfigure voir page eConfigure de ce chapitre.

XT4

XT4 Bloc de coupure Déclencheur magnétothermique Déclencheur magnétothermique
Bloc de coupure Pôles Iu Icu
N (36 kA) S (50 kA) H (70 kA) L (120 kA) V (150 kA) X (200 kA)
3 160 068289 068290 068291 068292 100261 100265
3 250 068173 068174 068175 068176 100262 100266
4 160 068178 068179 068180 068181 100263 100267
4 250 068294 068295 068296 068297 100264 100268

Déclencheurs Pôles In
16 20 25 32 40 50 52 63 80 100 125 160 200 225 250
TMD 3 067377** 067378** 067379** 067380** – – – – – – – – – – –
4 067465** 067468** 067469** 067470** – – – – – – – – – – –
TMA 3 – – – – 067381 067382 – 067383 067384 067385 067386 067387 067388 067389 067390
4 – – – – 067471 067472 – 067473 067474 067475 067481* 067482* 067483* 067484* 067485*
Ekip LS/I 3 – – – – 067498 – – 067499 – 067500 – 067501 – – 067502
4 – – – – 067518 – – 067519 – 067520 – 067521 – – 067522
Ekip LSI 3 – – – – 067508 – – 067509 – 067510 – 067511 – – 067512
4 – – – – 067528 – – 067529 – 067530 – 067531 – – 067532
Ekip Touch LSI 3 – – – – – – – – – 100279 – 100280 – – 100281
4 – – – – – – – – – 100318 – 100319 – – 100320
Ekip Touch 3 – – – – – – – – – 100285 – 100286 – – 100287
Measuring LSI 4 – – – – – – – – – 100324 – 100325 – – 100326
Ekip Hi-Touch LSI 3 – – – – – – – – – 100291 – 100292 – – 100293
4 – – – – – – – – – 100330 – 100331 – – 100332
* InN=100 %. Combinaisons disponibles pour InN=50 % aussi. Pour les codes de commande, veuillez vous référer aux pages de référence «Déclencheurs».
** Non disponible avec la Bloc de coupure X.
Remarque : lorsque le code pour le disjoncteur complet n’est pas disponible, vous pouvez configurer un code pour montage en usine du bloc de coupure et du déclencheur en
utilsant Econfigure d’ABB.

Réf. internationale @ = 1SDA + article + R1. Par exemple pour l'article 073881, la Réf. internationale @ = 1SDA073881R1
