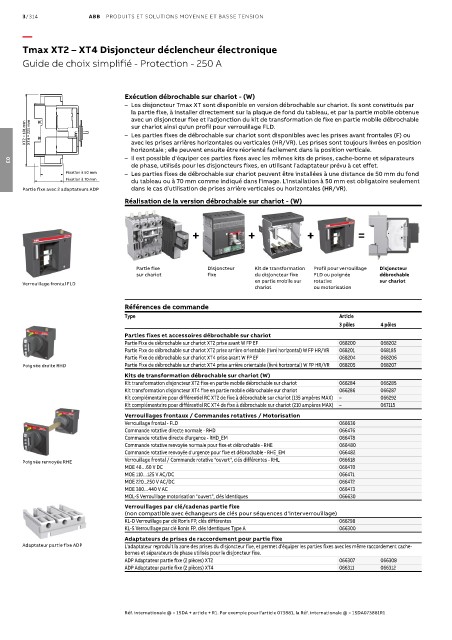

3/314 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Tmax XT2 – XT4 Disjoncteur déclencheur électronique

Guide de choix simplifié - Protection - 250 A

Exécution débrochable sur chariot - (W)
– Les disjoncteur Tmax XT sont disponible en version débrochable sur chariot. Ils sont constitués par
la partie fixe, à installer directement sur la plaque de fond du tableau, et par la partie mobile obtenue
avec un disjoncteur fixe et l'adjonction du kit de transformation de fixe en partie mobile débrochable
XT2 = 181 mm XT4 = 225 mm – Les parties fixes de débrochable sur chariot sont disponibles avec les prises avant frontales (F) ou
sur chariot ainsi qu'un profil pour verrouillage FLD.
avec les prises arrières horizontales ou verticales (HR/VR). Les prises sont toujours livrées en position
horizontale ; elle peuvent ensuite être réorienté facilement dans la position verticale.
– Il est possible d'équiper ces parties fixes avec les mêmes kits de prises, cache-borne et séparateurs
de phase, utilisés pour les disjoncteurs fixes, en utilisant l'adaptateur prévu à cet effet.
03
Fixation à 50 mm – Les parties fixes de débrochable sur chariot peuvent être installées à une distance de 50 mm du fond
Fixation à 70 mm du tableau ou à 70 mm comme indiqué dans l'image. L'installation à 50 mm est obligatoire seulement
Partie fixe avec 2 adaptateurs ADP dans le cas d'utilisation de prises arrière verticales ou horizontales (HR/VR).
Réalisation de la version débrochable sur chariot - (W)

+ + + =

Partie fixe Disjoncteur Kit de transformation Profil pour verrouillage Disjoncteur
sur chariot fixe du disjoncteur fixe FLD ou poignée débrochable
en partie mobile sur rotative sur chariot
Verrouillage frontal FLD
chariot ou motorisation
Références de commande
Type Article
3 pôles 4 pôles
Parties fixes et accessoires débrochable sur chariot
Partie Fixe de débrochable sur chariot XT2 prise avant W FP EF 068200 068202
Partie Fixe de débrochable sur chariot XT2 prise arrière orientable (livré horizontal) W FP HR/VR 068201 068185
Partie Fixe de débrochable sur chariot XT4 prise avant W FP EF 068204 068206
Poignée droite RHD Partie Fixe de débrochable sur chariot XT4 prise arrière orientable (livré horizontal) W FP HR/VR 068205 068207
Kits de transformation débrochable sur chariot (W)
Kit transformation disjoncteur XT2 fixe en partie mobile débrochable sur chariot 066284 066285
Kit transformation disjoncteur XT4 fixe en partie mobile débrochable sur chariot 066286 066287
Kit complémentaire pour différentiel RC XT2 de fixe à débrochable sur chariot (135 ampères MAX) – 066292
Kit complémentaire pour différentiel RC XT4 de fixe à débrochable sur chariot (210 ampères MAX) – 067115
Verrouillages frontaux / Commandes rotatives / Motorisation
Verrouillage frontal - FLD 066636
Commande rotative directe normale - RHD 066476
Commande rotative directe d'urgence - RHD_EM 066478
Commande rotative renvoyée normale pour fixe et débrochable - RHE 066480
Commande rotative renvoyée d'urgence pour fixe et débrochable - RHE_EM 066482
Verrouillage frontal / Commande rotative "ouvert", clés différentes - RHL 066618
Poignée renvoyée RHE
MOE 48…60 V DC 066470
MOE 110…125 V AC/DC 066471
MOE 220...250 V AC/DC 066472
MOE 380…440 V AC 066473
MOL-S Verrouillage motorisation "ouvert", clés identiques 066630
Verrouillages par clé/cadenas partie fixe
(non compatible avec échangeurs de clés pour séquences d'interverrouillage)
KL-D Verrouillage par clé Ronis FP, clés différentes 066298
KL-S Verrouillage par clé Ronis FP, clés identiques Type A 066300
Adaptateurs de prises de raccordement pour partie fixe
Adaptateur partie fixe ADP L'adaptateur reproduit la zone des prises du disjoncteur fixe, et permet d'équiper les parties fixes avec les même raccordement cache-
bornes et séparateurs de phase utilisés pour le disjoncteur fixe.
ADP Adaptateur partie fixe (2 pièces) XT2 066307 066308
ADP Adaptateur partie fixe (2 pièces) XT4 066311 066312

Réf. internationale @ = 1SDA + article + R1. Par exemple pour l'article 073881, la Réf. internationale @ = 1SDA073881R1
