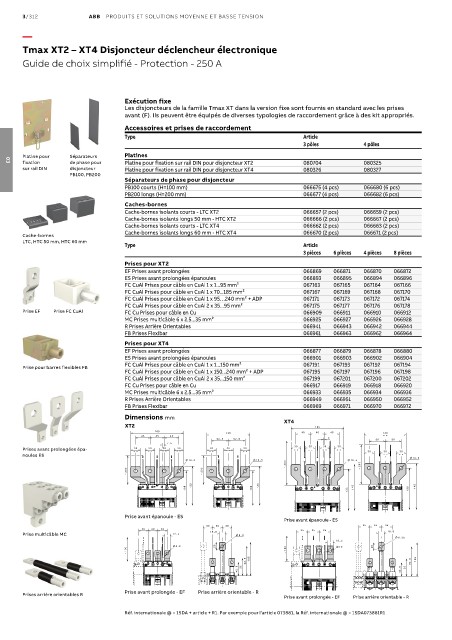

Tmax XT2 – XT4 Disjoncteur déclencheur électronique

Guide de choix simplifié - Protection - 250 A

Exécution fixe
Les disjoncteurs de la famille Tmax XT dans la version fixe sont fournis en standard avec les prises
avant (F). Ils peuvent être équipés de diverses typologies de raccordement grâce à des kit appropriés.
Accessoires et prises de raccordement
Type Article
3 pôles 4 pôles
Platine pour Séparateurs Platines
fixation de phase pour Platine pour fixation sur rail DIN pour disjoncteur XT2 080704 080325
03
sur rail DIN disjoncteur Platine pour fixation sur rail DIN pour disjoncteur XT4 080326 080327
PB100, PB200
Séparateurs de phase pour disjoncteur
PB100 courts (H=100 mm) 066675 (4 pcs) 066680 (6 pcs)
PB200 longs (H=200 mm) 066677 (4 pcs) 066682 (6 pcs)
Caches-bornes
Cache-bornes isolants courts - LTC XT2 066657 (2 pcs) 066659 (2 pcs)
Cache-bornes isolants longs 50 mm - HTC XT2 066666 (2 pcs) 066667 (2 pcs)
Cache-bornes isolants courts - LTC XT4 066662 (2 pcs) 066663 (2 pcs)
Cache-bornes isolants longs 60 mm - HTC XT4 066670 (2 pcs) 066671 (2 pcs)
Cache-bornes
LTC, HTC 50 mm, HTC 60 mm
Type Article
3 pièces 6 pièces 4 pièces 8 pièces
Prises pour XT2
EF Prises avant prolongées 066869 066871 066870 066872
ES Prises avant prolongées épanouies 066893 066895 066894 066896
FC CuAl Prises pour câble en CuAl 1 x 1...95 mm² 067163 067165 067164 067166
FC CuAl Prises pour câble en CuAl 1 x 70...185 mm² 067167 067169 067168 067170
FC CuAl Prises pour câble en CuAl 1 x 95…240 mm² + ADP 067171 067173 067172 067174
FC CuAl Prises pour câble en CuAl 2 x 35...95 mm² 067175 067177 067176 067178
Prise EF Prise FC CuAl FC Cu Prises pour câble en Cu 066909 066911 066910 066912
MC Prises multicâble 6 x 2.5...35 mm² 066925 066927 066926 066928
R Prises Arrière Orientables 066941 066943 066942 066944
FB Prises Flexibar 066961 066963 066962 066964
Prises pour XT4
EF Prises avant prolongées 066877 066879 066878 066880
ES Prises avant prolongées épanouies 066901 066903 066902 066904
FC CuAl Prises pour câble en CuAl 1 x 1...150 mm² 067191 067193 067192 067194
Prise pour barres flexibles FB
FC CuAl Prises pour câble en CuAl 1 x 150...240 mm² + ADP 067195 067197 067196 067198
FC CuAl Prises pour câble en CuAl 2 x 35...150 mm² 067199 067201 067200 067202
FC Cu Prises pour câble en Cu 066917 066919 066918 066920
MC Prises multicâble 6 x 2.5...35 mm² 066933 066935 066934 066936
R Prises Arrière Orientables 066949 066951 066950 066952
FB Prises Flexibar 066969 066971 066970 066972
Dimensions mm XT4
XT2

Prises avant prolongées épa-
nouies ES

Prise avant épanouie - ES
Prise avant épanouie - ES
Prise multicâble MC

Prises arrière orientables R Prise avant prolongée - EF Prise arrière orientable - R Prise avant prolongée - EF Prise arrière orientable - R

Réf. internationale @ = 1SDA + article + R1. Par exemple pour l'article 073881, la Réf. internationale @ = 1SDA073881R1
