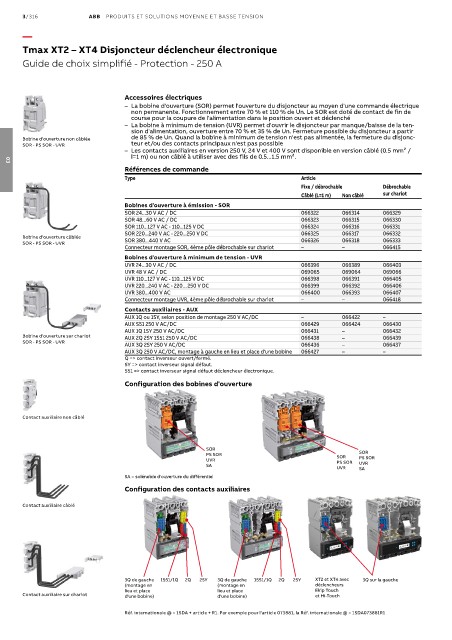

Page 514 - Les indispensables 2021

3/316 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Tmax XT2 – XT4 Disjoncteur déclencheur électronique

Guide de choix simplifié - Protection - 250 A

Accessoires électriques
– La bobine d'ouverture (SOR) permet l'ouverture du disjoncteur au moyen d'une commande électrique
non permanente. Fonctionnement entre 70 % et 110 % de Un. Le SOR est doté de contact de fin de
course pour la coupure de l'alimentation dans le position ouvert et déclenché
– La bobine à minimum de tension (UVR) permet d'ouvrir le disjoncteur par manque/baisse de la ten-
sion d'alimentation, ouverture entre 70 % et 35 % de Un. Fermeture possible du disjoncteur a partir
Bobine d'ouverture non câblée de 85 % de Un. Quand la bobine à minimum de tension n'est pas alimentée, la fermeture du disjonc-
SOR - PS SOR - UVR teur et/ou des contacts principaux n'est pas possible
– Les contacts auxiliaires en version 250 V, 24 V et 400 V sont disponible en version câblé (0.5 mm² /
l=1 m) ou non câblé à utiliser avec des fils de 0.5...1.5 mm².
03
Références de commande
Type Article
Fixe / débrochable Débrochable
Câblé (L=1 m) Non câblé sur chariot
Bobines d'ouverture à émission - SOR
SOR 24...30 V AC / DC 066322 066314 066329
SOR 48...60 V AC / DC 066323 066315 066330
SOR 110...127 V AC - 110...125 V DC 066324 066316 066331
SOR 220...240 V AC - 220...250 V DC 066325 066317 066332
Bobine d'ouverture câblée
SOR - PS SOR - UVR SOR 380...440 V AC 066326 066318 066333
Connecteur montage SOR, 4ème pôle débrochable sur chariot – – 066415
Bobines d'ouverture à minimum de tension - UVR
UVR 24...30 V AC / DC 066396 066389 066403
UVR 48 V AC / DC 069065 069064 069066
UVR 110...127 V AC - 110...125 V DC 066398 066391 066405
UVR 220...240 V AC - 220…250 V DC 066399 066392 066406
UVR 380...400 V AC 066400 066393 066407
Connecteur montage UVR, 4ème pôle débrochable sur chariot – – 066418
Contacts auxiliaires - AUX
AUX 1Q ou 1SY, selon position de montage 250 V AC/DC – 066422 –
AUX S51 250 V AC/DC 066429 066424 066430
AUX 1Q 1SY 250 V AC/DC 066431 – 066432
Bobine d'ouverture sur chariot AUX 2Q 2SY 1S51 250 V AC/DC 066438 – 066439
SOR - PS SOR - UVR
AUX 3Q 2SY 250 V AC/DC 066436 – 066437
AUX 3Q 250 V AC/DC, montage à gauche en lieu et place d'une bobine 066427 – –
Q => contact inverseur ouvert/fermé.
SY => contact inverseur signal défaut.
S51 => contact inverseur signal défaut déclencheur électronique.
Configuration des bobines d'ouverture

Contact auxiliaire non câblé

SOR
PS SOR SOR SOR
UVR PS SOR PS SOR
SA UVR UVR
SA
SA = solénoïde d'ouverture du différentiel
Configuration des contacts auxiliaires

Contact auxiliaire câblé

3Q de gauche 1S51/1Q 2Q 2SY 3Q de gauche 1S51/1Q 2Q 2SY XT2 et XT4 avec 3Q sur la gauche
(montage en (montage en déclencheurs
lieu et place lieu et place Ekip Touch
Contact auxiliaire sur chariot d'une bobine) d'une bobine) et Hi-Touch
Réf. internationale @ = 1SDA + article + R1. Par exemple pour l'article 073881, la Réf. internationale @ = 1SDA073881R1
