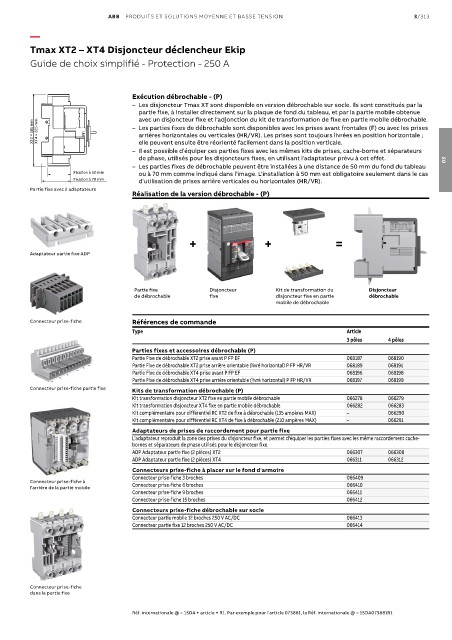

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/313

—
Tmax XT2 – XT4 Disjoncteur déclencheur Ekip

Guide de choix simplifié - Protection - 250 A

Exécution débrochable - (P)
– Les disjoncteur Tmax XT sont disponible en version débrochable sur socle. Ils sont constitués par la
partie fixe, à installer directement sur la plaque de fond du tableau, et par la partie mobile obtenue
avec un disjoncteur fixe et l'adjonction du kit de transformation de fixe en partie mobile débrochable.
XT2 = 181 mm XT4 = 225 mm – Les parties fixes de débrochable sont disponibles avec les prises avant frontales (F) ou avec les prises
arrières horizontales ou verticales (HR/VR). Les prises sont toujours livrées en position horizontale ;
elle peuvent ensuite être réorienté facilement dans la position verticale.
– Il est possible d'équiper ces parties fixes avec les mêmes kits de prises, cache-borne et séparateurs
de phase, utilisés pour les disjoncteurs fixes, en utilisant l'adaptateur prévu à cet effet. 03
– Les parties fixes de débrochable peuvent être installées à une distance de 50 mm du fond du tableau
Fixation à 50 mm ou à 70 mm comme indiqué dans l'image. L'installation à 50 mm est obligatoire seulement dans le cas
Fixation à 70 mm d'utilisation de prises arrière verticales ou horizontales (HR/VR).
Partie fixe avec 2 adaptateurs
Réalisation de la version débrochable - (P)

+ + =
Adaptateur partie fixe ADP

Partie fixe Disjoncteur Kit de transformation du Disjoncteur
de débrochable fixe disjoncteur fixe en partie débrochable
mobile de débrochable

Connecteur prise-fiche Références de commande
Type Article
3 pôles 4 pôles
Parties fixes et accessoires débrochable (P)
Partie Fixe de débrochable XT2 prise avant P FP EF 068187 068190
Partie Fixe de débrochable XT2 prise arrière orientable (livré horizontal) P FP HR/VR 068189 068191
Partie Fixe de débrochable XT4 prise avant P FP EF 068196 068198
Partie Fixe de débrochable XT4 prise arrière orientable (livré horizontal) P FP HR/VR 068197 068199
Connecteur prise-fiche partie fixe Kits de transformation débrochable (P)
Kit transformation disjoncteur XT2 fixe en partie mobile débrochable 066278 066279
Kit transformation disjoncteur XT4 fixe en partie mobile débrochable 066282 066283
Kit complémentaire pour différentiel RC XT2 de fixe à débrochable (135 ampères MAX) – 066290
Kit complémentaire pour différentiel RC XT4 de fixe à débrochable (210 ampères MAX) – 066291
Adaptateurs de prises de raccordement pour partie fixe
L'adaptateur reproduit la zone des prises du disjoncteur fixe, et permet d'équiper les parties fixes avec les même raccordement cache-
bornes et séparateurs de phase utilisés pour le disjoncteur fixe.
ADP Adaptateur partie fixe (2 pièces) XT2 066307 066308
ADP Adaptateur partie fixe (2 pièces) XT4 066311 066312
Connecteurs prise-fiche à placer sur le fond d'armoire
Connecteur prise-fiche 3 broches 066409
Connecteur prise-fiche à
l'arrière de la partie mobile Connecteur prise-fiche 6 broches 066410
Connecteur prise-fiche 9 broches 066411
Connecteur prise-fiche 15 broches 066412
Connecteurs prise-fiche débrochable sur socle
Connecteur partie mobile 12 broches 250 V AC/DC 066413
Connecteur partie fixe 12 broches 250 V AC/DC 066414

Connecteur prise-fiche
dans la partie fixe

Réf. internationale @ = 1SDA + article + R1. Par exemple pour l'article 073881, la Réf. internationale @ = 1SDA073881R1
