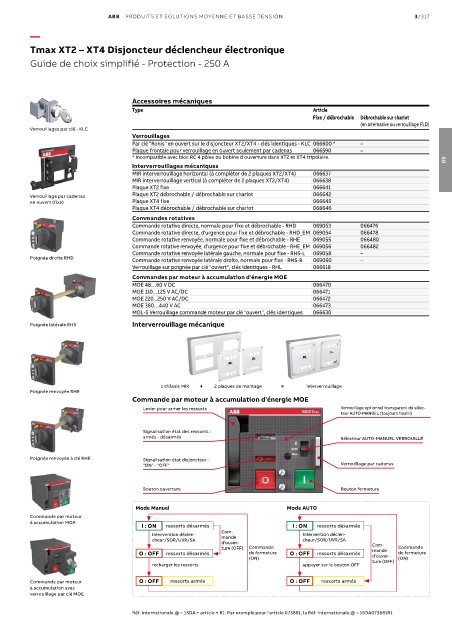

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/317

—
Tmax XT2 – XT4 Disjoncteur déclencheur électronique

Guide de choix simplifié - Protection - 250 A

Accessoires mécaniques
Type Article
Fixe / débrochable Débrochable sur chariot
(en alternative au verrouillage FLD)
Verrouillages par clé - KLC
Verrouillages
Par clé "Ronis" en ouvert sur le disjoncteur XT2/XT4 - clés identiques - KLC 066600 * –
Plaque frontale pour verrouillage en ouvert seulement par cadenas 066590 –
* Incompatible avec bloc RC 4 pôles ou bobine d'ouverture dans XT2 et XT4 tripolaire. 03
Interverrouillages mécaniques
MIR interverrouillage horizontal (à compléter de 2 plaques XT2/XT4) 066637
MIR interverrouillage vertical (à compléter de 2 plaques XT2/XT4) 066638
Plaque XT2 fixe 066641
Verrouillage par cadenas Plaque XT2 débrochable / débrochable sur chariot 066642
en ouvert (fixe) Plaque XT4 fixe 066645
Plaque XT4 débrochable / débrochable sur chariot 066646
Commandes rotatives
Commande rotative directe, normale pour fixe et débrochable - RHD 069053 066476
Commande rotative directe, d'urgence pour fixe et débrochable - RHD_EM 069054 066478
Commande rotative renvoyée, normale pour fixe et débrochable - RHE 069055 066480
Commande rotative renvoyée, d'urgence pour fixe et débrochable - RHE_EM 069056 066482
Commande rotative renvoyée latérale gauche, normale pour fixe - RHS-L 069058 –
Poignée droite RHD
Commande rotative renvoyée latérale droite, normale pour fixe - RHS-R 069060 –
Verrouillage sur poignée par clé "ouvert", clés identiques - RHL 066618
Commandes par moteur à accumulation d'énergie MOE
MOE 48…60 V DC 066470
MOE 110…125 V AC/DC 066471
MOE 220...250 V AC/DC 066472
MOE 380…440 V AC 066473
MOL-S Verrouillage commande moteur par clé "ouvert", clés identiques 066630
Poignée latérale RHS Interverrouillage mécanique

1 châssis MIR + 2 plaques de montage = interverrouillage
Poignée renvoyée RHE
Commande par moteur à accumulation d'énergie MOE
Levier pour armer les ressorts Verrouillage optionnel transparent du sélec-
teur AUTO-MANUEL (toujours fourni)
Signalisation état des ressorts :
armés - désarmés Sélecteur AUTO-MANUEL-VERROUILLÉ

Poignée renvoyée à clé RHE Signalisation état disjoncteur :
"ON" - "OFF" Verrouillage par cadenas

Bouton ouverture Bouton fermeture

Mode Manuel Mode AUTO
Commande par moteur
à accumulation MOE
I : ON ressorts désarmés I : ON ressorts désarmés
Com-
Intervention déclen- mande Intervention déclen-
cheur/SOR/UVR/SA cheur/SOR/UVR/SA
d'ouver- Com-
ture (OFF) Commande mande Commande
O : OFF ressorts désarmés de fermeture O : OFF ressorts désarmés d'ouver- de fermeture
(ON) ture (OFF) (ON)
recharger les ressorts appuyer sur le bouton OFF
Commande par moteur O : OFF ressorts armés O : OFF ressorts armés
à accumulation avec
verrouillage par clé MOE
Réf. internationale @ = 1SDA + article + R1. Par exemple pour l'article 073881, la Réf. internationale @ = 1SDA073881R1
