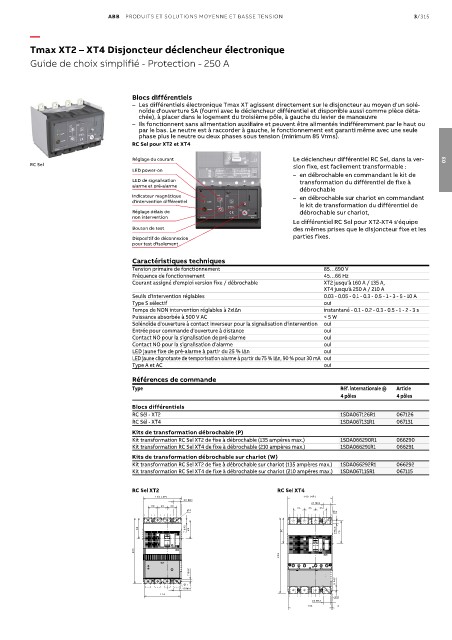

Page 513 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/315

—
Tmax XT2 – XT4 Disjoncteur déclencheur électronique

Guide de choix simplifié - Protection - 250 A

Blocs différentiels
– Les différentiels électronique Tmax XT agissent directement sur le disjoncteur au moyen d'un solé-
noïde d'ouverture SA (fourni avec le déclencheur différentiel et disponible aussi comme pièce déta-
chée), à placer dans le logement du troisième pôle, à gauche du levier de manœuvre
– Ils fonctionnent sans alimentation auxiliaire et peuvent être alimentés indifféremment par le haut ou
par le bas. Le neutre est à raccorder à gauche, le fonctionnement est garanti même avec une seule
phase plus le neutre ou deux phases sous tension (minimum 85 Vrms).
RC Sel pour XT2 et XT4

Réglage du courant Le déclencheur différentiel RC Sel, dans la ver- 03
RC Sel sion fixe, est facilement transformable :
LED power-on
– en débrochable en commandant le kit de
LED de signalisation transformation du différentiel de fixe à
alarme et pré-alarme
débrochable
Indicateur magnétique – en débrochable sur chariot en commandant
d'intervention différentiel
le kit de transformation du différentiel de
Réglage délais de débrochable sur chariot,
non intervention
Le différentiel RC Sel pour XT2-XT4 s'équipe
Bouton de test des mêmes prises que le disjoncteur fixe et les
Dispositif de déconnexion parties fixes.
pour test d'isolement
Caractéristiques techniques
Tension primaire de fonctionnement 85…690 V
Fréquence de fonctionnement 45…66 Hz
Courant assigné d'emploi version fixe / débrochable XT2 jusqu'à 160 A / 135 A,
XT4 jusqu'à 250 A / 210 A
Seuils d'intervention réglables 0.03 - 0.05 - 0.1 - 0.3 - 0.5 - 1 - 3 - 5 - 10 A
Type S sélectif oui
Temps de NON intervention réglables à 2xIΔn instantané - 0.1 - 0.2 - 0.3 - 0.5 - 1 - 2 - 3 s
Puissance absorbée à 500 V AC < 5 W
Solénoïde d'ouverture à contact inverseur pour la signalisation d'intervention oui
Entrée pour commande d'ouverture à distance oui
Contact NO pour la signalisation de pré-alarme oui
Contact NO pour la signalisation d'alarme oui
LED jaune fixe de pré-alarme à partir du 25 % IΔn oui
LED jaune clignotante de temporisation alarme à partir du 75 % IΔn, 90 % pour 30 mA oui
Type A et AC oui
Références de commande
Type Réf. internationale @ Article
4 pôles 4 pôles
Blocs différentiels
RC Sél - XT2 1SDA067126R1 067126
RC Sél - XT4 1SDA067131R1 067131
Kits de transformation débrochable (P)
Kit transformation RC Sel XT2 de fixe à débrochable (135 ampères max.) 1SDA066290R1 066290
Kit transformation RC Sel XT4 de fixe à débrochable (210 ampères max.) 1SDA066291R1 066291
Kits de transformation débrochable sur chariot (W)
Kit transformation RC Sel XT2 de fixe à débrochable sur chariot (135 ampères max.) 1SDA066292R1 066292
Kit transformation RC Sel XT4 de fixe à débrochable sur chariot (210 ampères max.) 1SDA067115R1 067115

RC Sel XT2 RC Sel XT4
