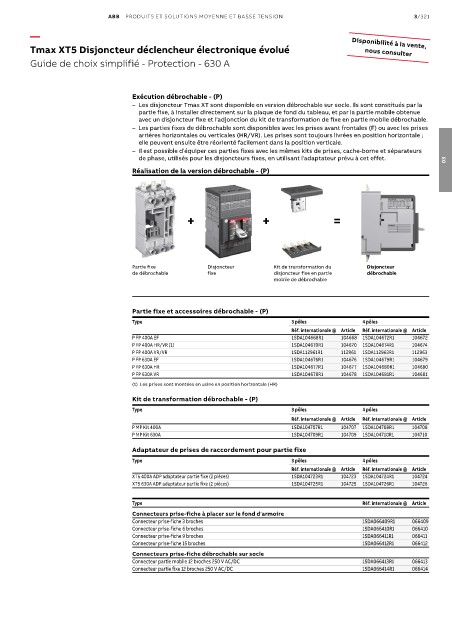

Page 519 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/321

—
Tmax XT5 Disjoncteur déclencheur électronique évolué Disponibilité à la vente,
nous consulter
Guide de choix simplifié - Protection - 630 A

Exécution débrochable - (P)
– Les disjoncteur Tmax XT sont disponible en version débrochable sur socle. Ils sont constitués par la
partie fixe, à installer directement sur la plaque de fond du tableau, et par la partie mobile obtenue
avec un disjoncteur fixe et l'adjonction du kit de transformation de fixe en partie mobile débrochable.
– Les parties fixes de débrochable sont disponibles avec les prises avant frontales (F) ou avec les prises
arrières horizontales ou verticales (HR/VR). Les prises sont toujours livrées en position horizontale ;
elle peuvent ensuite être réorienté facilement dans la position verticale.
– Il est possible d'équiper ces parties fixes avec les mêmes kits de prises, cache-borne et séparateurs
de phase, utilisés pour les disjoncteurs fixes, en utilisant l'adaptateur prévu à cet effet. 03
Réalisation de la version débrochable - (P)

+ + =

Partie fixe Disjoncteur Kit de transformation du Disjoncteur
de débrochable fixe disjoncteur fixe en partie débrochable
mobile de débrochable

Partie fixe et accessoires débrochable - (P)
Type 3 pôles 4 pôles
Réf. internationale @ Article Réf. internationale @ Article
P FP 400A EF 1SDA104668R1 104668 1SDA104672R1 104672
P FP 400A HR/VR (1) 1SDA104670R1 104670 1SDA104674R1 104674
P FP 400A VR/VR 1SDA112961R1 112961 1SDA112963R1 112963
P FP 630A EF 1SDA104676R1 104676 1SDA104679R1 104679
P FP 630A HR 1SDA104677R1 104677 1SDA104680R1 104680
P FP 630A VR 1SDA104678R1 104678 1SDA104681R1 104681
(1) Les prises sont montées en usine en position horizontale (HR)
Kit de transformation débrochable - (P)
Type 3 pôles 4 pôles
Réf. internationale @ Article Réf. internationale @ Article
P MP Kit 400A 1SDA104707R1 104707 1SDA104708R1 104708
P MP Kit 630A 1SDA104709R1 104709 1SDA104710R1 104710
Adaptateur de prises de raccordement pour partie fixe
Type 3 pôles 4 pôles
Réf. internationale @ Article Réf. internationale @ Article
XT5 400A ADP adaptateur partie fixe (2 pièces) 1SDA104723R1 104723 1SDA104724R1 104724
XT5 630A ADP adaptateur partie fixe (2 pièces) 1SDA104725R1 104725 1SDA104726R1 104726

Type Réf. internationale @ Article
Connecteurs prise-fiche à placer sur le fond d'armoire
Connecteur prise-fiche 3 broches 1SDA066409R1 066409
Connecteur prise-fiche 6 broches 1SDA066410R1 066410
Connecteur prise-fiche 9 broches 1SDA066411R1 066411
Connecteur prise-fiche 15 broches 1SDA066412R1 066412
Connecteurs prise-fiche débrochable sur socle
Connecteur partie mobile 12 broches 250 V AC/DC 1SDA066413R1 066413
Connecteur partie fixe 12 broches 250 V AC/DC 1SDA066414R1 066414
