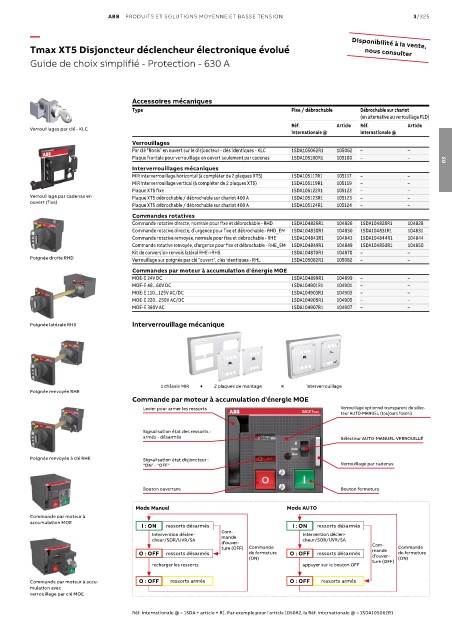

Page 523 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/325

—
Tmax XT5 Disjoncteur déclencheur électronique évolué Disponibilité à la vente,
nous consulter
Guide de choix simplifié - Protection - 630 A

Accessoires mécaniques
Type Fixe / débrochable Débrochable sur chariot
(en alternative au verrouillage FLD)
Réf. Article Réf. Article
Verrouillages par clé - KLC
internationale @ internationale @
Verrouillages
Par clé "Ronis" en ouvert sur le disjoncteur - clés identiques - KLC 1SDA105062R1 105062 – –
Plaque frontale pour verrouillage en ouvert seulement par cadenas 1SDA105100R1 105100 – –
03
Interverrouillages mécaniques
MIR interverrouillage horizontal (à compléter de 2 plaques XT5) 1SDA105117R1 105117 – –
MIR interverrouillage vertical (à compléter de 2 plaques XT5) 1SDA105119R1 105119 – –
Plaque XT5 fixe 1SDA105122R1 105122 – –
Verrouillage par cadenas en Plaque XT5 débrochable / débrochable sur chariot 400 A 1SDA105123R1 105123 – –
ouvert (fixe)
Plaque XT5 débrochable / débrochable sur chariot 400 A 1SDA105124R1 105124 – –
Commandes rotatives
Commande rotative directe, normale pour fixe et débrochable - RHD 1SDA104826R1 104826 1SDA104828R1 104828
Commande rotative directe, d'urgence pour fixe et débrochable - RHD_EM 1SDA104830R1 104830 1SDA104831R1 104831
Commande rotative renvoyée, normale pour fixe et débrochable - RHE 1SDA104843R1 104843 1SDA104844R1 104844
Commande rotative renvoyée, d'urgence pour fixe et débrochable - RHE_EM 1SDA104849R1 104849 1SDA104850R1 104850
Kit de conversion renvois latéral RHE->RHS 1SDA104870R1 104870 – –
Poignée droite RHD Verrouillage sur poignée par clé "ouvert", clés identiques - RHL 1SDA105082R1 105082 – –
Commandes par moteur à accumulation d'énergie MOE
MOE-E 24V DC 1SDA104899R1 104899 – –
MOE-E 48...60V DC 1SDA104901R1 104901 – –
MOE-E 110...125V AC/DC 1SDA104903R1 104903 – –
MOE-E 220...250V AC/DC 1SDA104905R1 104905 – –
MOE-E 380V AC 1SDA104907R1 104907 – –

Poignée latérale RHS Interverrouillage mécanique

1 châssis MIR + 2 plaques de montage = interverrouillage
Poignée renvoyée RHE
Commande par moteur à accumulation d'énergie MOE
Levier pour armer les ressorts Verrouillage optionnel transparent du sélec-
teur AUTO-MANUEL (toujours fourni)
Signalisation état des ressorts :
armés - désarmés Sélecteur AUTO-MANUEL-VERROUILLÉ

Poignée renvoyée à clé RHE Signalisation état disjoncteur :
"ON" - "OFF" Verrouillage par cadenas

Bouton ouverture Bouton fermeture

Mode Manuel Mode AUTO
Commande par moteur à
accumulation MOE
I : ON ressorts désarmés I : ON ressorts désarmés
Com-
Intervention déclen- mande Intervention déclen-
cheur/SOR/UVR/SA cheur/SOR/UVR/SA
d'ouver- Com-
ture (OFF) Commande mande Commande
O : OFF ressorts désarmés de fermeture O : OFF ressorts désarmés d'ouver- de fermeture
(ON) ture (OFF) (ON)
recharger les ressorts appuyer sur le bouton OFF
Commande par moteur à accu- O : OFF ressorts armés O : OFF ressorts armés
mulation avec
verrouillage par clé MOE
Réf. internationale @ = 1SDA + article + R1. Par exemple pour l'article 105062, la Réf. internationale @ = 1SDA105062R1
