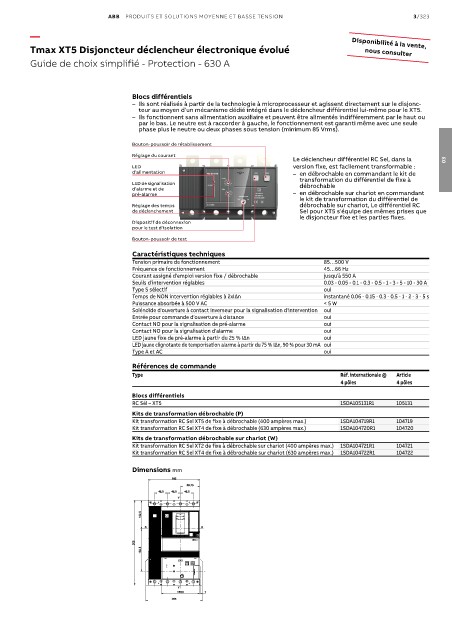

Page 521 - Les indispensables 2021

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/323

—
Tmax XT5 Disjoncteur déclencheur électronique évolué Disponibilité à la vente,
nous consulter
Guide de choix simplifié - Protection - 630 A

Blocs différentiels
– Ils sont réalisés à partir de la technologie à microprocesseur et agissent directement sur le disjonc-
teur au moyen d’un mécanisme dédié intégré dans le déclencheur différentiel lui-même pour le XT5.
– Ils fonctionnent sans alimentation auxiliaire et peuvent être alimentés indifféremment par le haut ou
par le bas. Le neutre est à raccorder à gauche, le fonctionnement est garanti même avec une seule
phase plus le neutre ou deux phases sous tension (minimum 85 Vrms).
Bouton-poussoir de rétablissement
Réglage du courant
Le déclencheur différentiel RC Sel, dans la 03
LED version fixe, est facilement transformable :
d’alimentation – en débrochable en commandant le kit de
transformation du différentiel de fixe à
LED de signalisation
d’alarme et de débrochable
pré-alarme – en débrochable sur chariot en commandant
le kit de transformation du différentiel de
Réglage des temps débrochable sur chariot, Le différentiel RC
de déclenchement Sel pour XT5 s'équipe des mêmes prises que
le disjoncteur fixe et les parties fixes.
Dispositif de déconnexion
pour le test d’isolation
Bouton-poussoir de test
Caractéristiques techniques
Tension primaire de fonctionnement 85…500 V
Fréquence de fonctionnement 45…66 Hz
Courant assigné d'emploi version fixe / débrochable jusqu’à 550 A
Seuils d'intervention réglables 0.03 - 0.05 - 0.1 - 0.3 - 0.5 - 1 - 3 - 5 - 10 - 30 A
Type S sélectif oui
Temps de NON intervention réglables à 2xIΔn instantané 0.06 - 0.15 - 0.3 - 0.5 - 1 - 2 - 3 - 5 s
Puissance absorbée à 500 V AC < 5 W
Solénoïde d'ouverture à contact inverseur pour la signalisation d'intervention oui
Entrée pour commande d'ouverture à distance oui
Contact NO pour la signalisation de pré-alarme oui
Contact NO pour la signalisation d'alarme oui
LED jaune fixe de pré-alarme à partir du 25 % IΔn oui
LED jaune clignotante de temporisation alarme à partir du 75 % IΔn, 90 % pour 30 mA oui
Type A et AC oui

Références de commande
Type Réf. internationale @ Article
4 pôles 4 pôles
Blocs différentiels
RC Sél – XT5 1SDA105131R1 105131
Kits de transformation débrochable (P)
Kit transformation RC Sel XT5 de fixe à débrochable (400 ampères max.) 1SDA104719R1 104719
Kit transformation RC Sel XT4 de fixe à débrochable (630 ampères max.) 1SDA104720R1 104720
Kits de transformation débrochable sur chariot (W)
Kit transformation RC Sel XT2 de fixe à débrochable sur chariot (400 ampères max.) 1SDA104721R1 104721
Kit transformation RC Sel XT4 de fixe à débrochable sur chariot (630 ampères max.) 1SDA104722R1 104722

Dimensions mm
