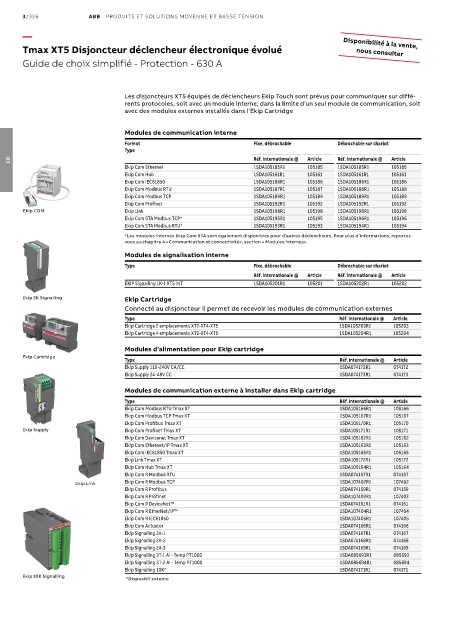

3/326 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Tmax XT5 Disjoncteur déclencheur électronique évolué Disponibilité à la vente,
nous consulter
Guide de choix simplifié - Protection - 630 A

Les disjoncteurs XT5 équipés de déclencheurs Ekip Touch sont prévus pour communiquer sur diffé-
rents protocoles, soit avec un module interne, dans la limite d’un seul module de communication, soit
avec des modules externes installés dans l’Ekip Cartridge

Modules de communication interne
Format Fixe, débrochable Débrochable sur chariot
Type
Réf. internationale @ Article Réf. internationale @ Article
Ekip Com Ethernet 1SDA105185R1 105185 1SDA105185R1 105185
03
Ekip Com Hub 1SDA105161R1 105161 1SDA105161R1 105161
Ekip Com IEC61850 1SDA105186R1 105186 1SDA105186R1 105186
Ekip Com Modbus RTU 1SDA105187R1 105187 1SDA105188R1 105188
Ekip Com Modbus TCP 1SDA105189R1 105189 1SDA105189R1 105189
Ekip Com Profinet 1SDA105192R1 105192 1SDA105192R1 105192
Ekip COM Ekip Link 1SDA105198R1 105198 1SDA105198R1 105198
Ekip Com STA Modbus TCP* 1SDA105195R1 105195 1SDA105196R1 105196
Ekip Com STA Modbus RTU* 1SDA105193R1 105193 1SDA105194R1 105194
*Les modules internes Ekip Com STA sont également disponibles pour d’autres déclencheurs. Pour plus d’informations, reportez-
vous au chapitre 4 «Communication et connectivité», section « Modules internes»
Modules de signalisation interne
Type Fixe, débrochable Débrochable sur chariot
Réf. internationale @ Article Réf. internationale @ Article
EKIP Signalling 1K-1 XT5 INT 1SDA105201R1 105201 1SDA105202R1 105202
Ekip 2K Signalling Ekip Cartridge
Connecté au disjoncteur il permet de recevoir les modules de communication externes
Type Réf. internationale @ Article
Ekip Cartridge 2 emplacements XT2-XT4-XT5 1SDA105203R1 105203
Ekip Cartridge 4 emplacements XT2-XT4-XT5 1SDA105204R1 105204

Modules d'alimentation pour Ekip cartridge
Ekip Cartridge
Type Réf. internationale @ Article
Ekip Supply 110-240V CA/CC 1SDA074172R1 074172
Ekip Supply 24-48V CC 1SDA074173R1 074173

Modules de communication externe à installer dans Ekip cartridge
Type Réf. internationale @ Article
Ekip Com Modbus RTU Tmax XT 1SDA105166R1 105166
Ekip Com Modbus TCP Tmax XT 1SDA105167R1 105167
Ekip Com Profibus Tmax XT 1SDA105170R1 105170
Ekip Supply Ekip Com Profinet Tmax XT 1SDA105171R1 105171
Ekip Com Devicenet Tmax XT 1SDA105162R1 105162
Ekip Com Ethernet/IP Tmax XT 1SDA105163R1 105163
Ekip Com IEC61850 Tmax XT 1SDA105165R1 105165
Ekip Link Tmax XT 1SDA105172R1 105172
Ekip Com Hub Tmax XT 1SDA105164R1 105164
Ekip Com R Modbus RTU 1SDA074157R1 074157
Ekip Link Ekip Com R Modbus TCP 1SDA107402R1 107402
Ekip Com R Profibus 1SDA074159R1 074159
Ekip Com R Profinet 1SDA107403R1 107403
Ekip Com R DeviceNet™ 1SDA074161R1 074161
Ekip Com R EtherNet/IP™ 1SDA107404R1 107404
Ekip Com R IEC61850 1SDA107405R1 107405
Ekip Com Actuator 1SDA074166R1 074166
Ekip Signalling 2K-1 1SDA074167R1 074167
Ekip Signalling 2K-2 1SDA074168R1 074168
Ekip Signalling 2K-3 1SDA074169R1 074169
Ekip Signalling 3T-1 AI - Temp PT1000 1SDA085693R1 085693
Ekip Signalling 3T-2 AI - Temp PT1000 1SDA085694R1 085694
Ekip Signalling 10K* 1SDA074171R1 074171
Ekip 10K Signalling *Dispositif externe
