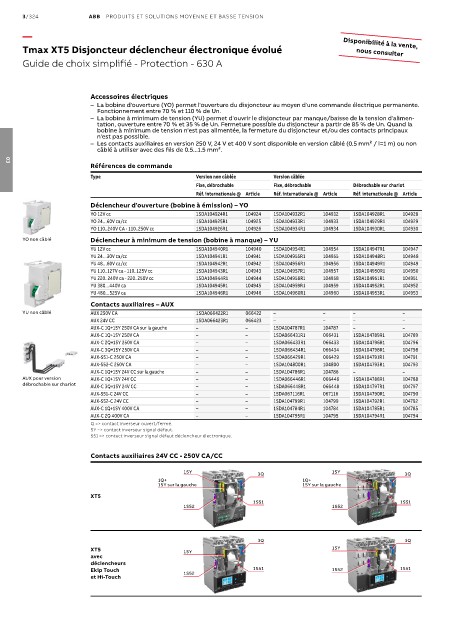

3/324            ABB  PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

       —
       Tmax XT5 Disjoncteur déclencheur électronique évolué                                Disponibilité à la vente,
                                                                                               nous consulter
       Guide de choix simplifié - Protection - 630 A



                         Accessoires électriques
                            – La bobine d'ouverture (YO) permet l'ouverture du disjoncteur au moyen d'une commande électrique permanente.
                           Fonctionnement entre 70 % et 110 % de Un.
                            – La bobine à minimum de tension (YU) permet d'ouvrir le disjoncteur par manque/baisse de la tension d'alimen-
                           tation, ouverture entre 70 % et 35 % de Un. Fermeture possible du disjoncteur a partir de 85 % de Un. Quand la
                           bobine à minimum de tension n'est pas alimentée, la fermeture du disjoncteur et/ou des contacts principaux
                           n'est pas possible.
                            – Les contacts auxiliaires en version 250 V, 24 V et 400 V sont disponible en version câblé (0.5 mm² / l=1 m) ou non
                           câblé à utiliser avec des fils de 0.5...1.5 mm².

                         Références de commande
   03
                         Type                        Version non câblée  Version câblée
                                                     Fixe, débrochable   Fixe, débrochable    Débrochable sur chariot
                                                     Réf. internationale @ Article  Réf. internationale @ Article  Réf. internationale @ Article
                         Déclencheur d’ouverture (bobine à émission) – YO
                         YO 12V cc                   1SDA104924R1  104924  1SDA104932R1  104932  1SDA104928R1  104928
                         YO 24…60V ca/cc             1SDA104925R1  104925  1SDA104933R1  104933  1SDA104929R1  104929
                         YO 110..240V CA - 110..250V cc  1SDA104926R1  104926  1SDA104934R1  104934  1SDA104930R1  104930
       YO non câblé      Déclencheur à minimum de tension (bobine à manque) – YU
                         YU 12V cc                   1SDA104940R1  104940  1SDA104954R1  104954  1SDA104947R1  104947
                         YU 24…30V ca/cc             1SDA104941R1  104941  1SDA104955R1  104955  1SDA104948R1  104948
                         YU 48…60V ca/cc             1SDA104942R1  104942  1SDA104956R1  104956  1SDA104949R1  104949
                         YU 110..127V ca - 110..125V cc  1SDA104943R1  104943  1SDA104957R1  104957  1SDA104950R1  104950
                         YU 220..240V ca - 220..250V cc  1SDA104944R1  104944  1SDA104958R1  104958  1SDA104951R1  104951
                         YU 380…440V ca              1SDA104945R1  104945  1SDA104959R1  104959  1SDA104952R1  104952
                         YU 480…525V ca              1SDA104946R1  104946  1SDA104960R1  104960  1SDA104953R1  104953
                         Contacts auxiliaires – AUX
       YU non câblé      AUX 250V CA                 1SDA066422R1  066422  –          –       –            –
                         AUX 24V CC                  1SDA066423R1  066423  –          –       –            –
                         AUX-C 1Q+1SY 250V CA sur la gauche  –    –      1SDA104787R1  104787  –           –
                         AUX-C 1Q+1SY 250V CA        –            –      1SDA066431R1  066431  1SDA104789R1  104789
                         AUX-C 2Q+1SY 250V CA        –            –      1SDA066433R1  066433  1SDA104796R1  104796
                         AUX-C 3Q+1SY 250V CA        –            –      1SDA066434R1  066434  1SDA104798R1  104798
                         AUX-S51-C 250V CA           –            –      1SDA066429R1  066429  1SDA104791R1  104791
                         AUX-S52-C 250V CA           –            –      1SDA104800R1  104800  1SDA104793R1  104793
                         AUX-C 1Q+1SY 24V CC sur la gauche  –     –      1SDA104786R1  104786  –           –
       AUX pour version    AUX-C 1Q+1SY 24V CC       –            –      1SDA066446R1  066446  1SDA104788R1  104788
       débrochable sur chariot
                         AUX-C 3Q+1SY 24V CC         –            –      1SDA066448R1  066448  1SDA104797R1  104797
                         AUX-S51-C 24V CC            –            –      1SDA067116R1  067116  1SDA104790R1  104790
                         AUX-S52-C 24V CC            –            –      1SDA104799R1  104799  1SDA104792R1  104792
                         AUX-C 1Q+1SY 400V CA        –            –      1SDA104784R1  104784  1SDA104785R1  104785
                         AUX-C 2Q 400V CA            –            –      1SDA104795R1  104795  1SDA104794R1  104794
                         Q => contact inverseur ouvert/fermé.
                         SY => contact inverseur signal défaut.
                         S51 => contact inverseur signal défaut déclencheur électronique.

                         Contacts auxiliaires 24V CC - 250V CA/CC

                                                 1SY                 3Q                 1SY                 3Q
                                           1Q+                                   1Q+
                                           1SY sur la gauche                     1SY sur la gauche
                         XT5
                                                                    1S51                                  1S51
                                                 1S52                                   1S52



                                                                     3Q                                     3Q
                         XT5                     1SY                                    1SY
                         avec
                         déclencheurs
                         Ekip Touch              1S52               1S51                1S52              1S51
                         et Hi-Touch
