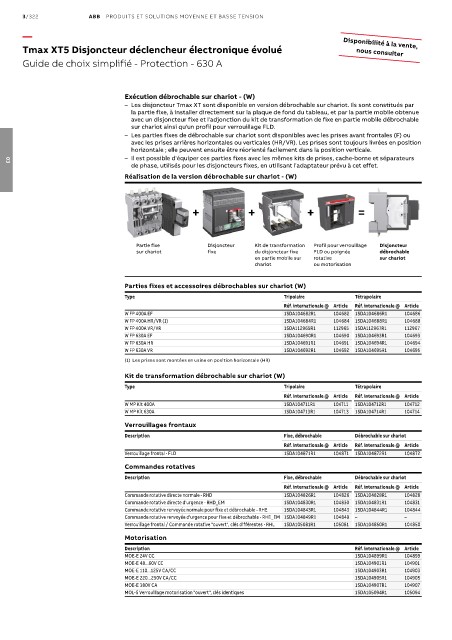

3/322 ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION

—
Tmax XT5 Disjoncteur déclencheur électronique évolué Disponibilité à la vente,
nous consulter
Guide de choix simplifié - Protection - 630 A

Exécution débrochable sur chariot - (W)
– Les disjoncteur Tmax XT sont disponible en version débrochable sur chariot. Ils sont constitués par
la partie fixe, à installer directement sur la plaque de fond du tableau, et par la partie mobile obtenue
avec un disjoncteur fixe et l'adjonction du kit de transformation de fixe en partie mobile débrochable
sur chariot ainsi qu'un profil pour verrouillage FLD.
– Les parties fixes de débrochable sur chariot sont disponibles avec les prises avant frontales (F) ou
avec les prises arrières horizontales ou verticales (HR/VR). Les prises sont toujours livrées en position
horizontale ; elle peuvent ensuite être réorienté facilement dans la position verticale.
– Il est possible d'équiper ces parties fixes avec les mêmes kits de prises, cache-borne et séparateurs
de phase, utilisés pour les disjoncteurs fixes, en utilisant l'adaptateur prévu à cet effet.
03
Réalisation de la version débrochable sur chariot - (W)

+ + + =

Partie fixe Disjoncteur Kit de transformation Profil pour verrouillage Disjoncteur
sur chariot fixe du disjoncteur fixe FLD ou poignée débrochable
en partie mobile sur rotative sur chariot
chariot ou motorisation

Parties fixes et accessoires débrochables sur chariot (W)
Type Tripolaire Tétrapolaire
Réf. internationale @ Article Réf. internationale @ Article
W FP 400A EF 1SDA104682R1 104682 1SDA104686R1 104686
W FP 400A HR/VR (1) 1SDA104684R1 104684 1SDA104688R1 104688
W FP 400A VR/VR 1SDA112965R1 112965 1SDA112967R1 112967
W FP 630A EF 1SDA104690R1 104690 1SDA104693R1 104693
W FP 630A HR 1SDA104691R1 104691 1SDA104694R1 104694
W FP 630A VR 1SDA104692R1 104692 1SDA104695R1 104695
(1) Les prises sont montées en usine en position horizontale (HR)
Kit de transformation débrochable sur chariot (W)
Type Tripolaire Tétrapolaire
Réf. internationale @ Article Réf. internationale @ Article
W MP Kit 400A 1SDA104711R1 104711 1SDA104712R1 104712
W MP Kit 630A 1SDA104713R1 104713 1SDA104714R1 104714
Verrouillages frontaux
Description Fixe, débrochable Débrochable sur chariot
Réf. internationale @ Article Réf. internationale @ Article
Verrouillage frontal - FLD 1SDA104871R1 104871 1SDA104872R1 104872
Commandes rotatives
Description Fixe, débrochable Débrochable sur chariot
Réf. internationale @ Article Réf. internationale @ Article
Commande rotative directe normale - RHD 1SDA104826R1 104826 1SDA104828R1 104828
Commande rotative directe d'urgence - RHD_EM 1SDA104830R1 104830 1SDA104831R1 104831
Commande rotative renvoyée normale pour fixe et débrochable - RHE 1SDA104843R1 104843 1SDA104844R1 104844
Commande rotative renvoyée d'urgence pour fixe et débrochable - RHE_EM 1SDA104849R1 104849 – –
Verrouillage frontal / Commande rotative "ouvert", clés différentes - RHL 1SDA105081R1 105081 1SDA104850R1 104850
Motorisation
Description Réf. internationale @ Article
MOE-E 24V CC 1SDA104899R1 104899
MOE-E 48...60V CC 1SDA104901R1 104901
MOE-E 110...125V CA/CC 1SDA104903R1 104903
MOE-E 220...250V CA/CC 1SDA104905R1 104905
MOE-E 380V CA 1SDA104907R1 104907
MOL-S Verrouillage motorisation "ouvert", clés identiques 1SDA105094R1 105094
