ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/303

—

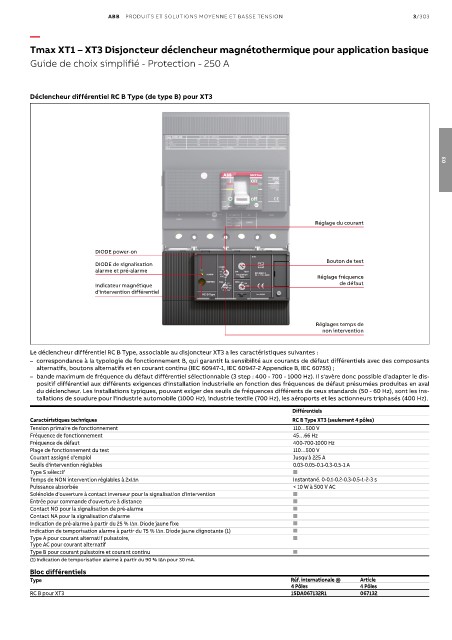

Tmax XT1 – XT3 Disjoncteur déclencheur magnétothermique pour application basique

Guide de choix simplifié - Protection - 250 A

Déclencheur différentiel RC B Type (de type B) pour XT3

03

Réglage du courant

DIODE power-on
Bouton de test
DIODE de signalisation
alarme et pré-alarme
Réglage fréquence
Indicateur magnétique de défaut
d'intervention différentiel

Réglages temps de
non intervention

Le déclencheur différentiel RC B Type, associable au disjoncteur XT3 a les caractéristiques suivantes :
– correspondance à la typologie de fonctionnement B, qui garantit la sensibilité aux courants de défaut différentiels avec des composants
alternatifs, boutons alternatifs et en courant continu (IEC 60947-1, IEC 60947-2 Appendice B, IEC 60755) ;
– bande maximum de fréquence du défaut différentiel sélectionnable (3 step : 400 - 700 - 1000 Hz). Il s'avère donc possible d'adapter le dis-
positif différentiel aux différents exigences d'installation industrielle en fonction des fréquences de défaut présumées produites en aval
du déclencheur. Les installations typiques, pouvant exiger des seuils de fréquences différents de ceux standards (50 - 60 Hz), sont les ins-
tallations de soudure pour l'industrie automobile (1000 Hz), industrie textile (700 Hz), les aéroports et les actionneurs triphasés (400 Hz).
Différentiels
Caractéristiques techniques RC B Type XT3 (seulement 4 pôles)
Tension primaire de fonctionnement 110…500 V
Fréquence de fonctionnement 45…66 Hz
Fréquence de défaut 400-700-1000 Hz
Plage de fonctionnement du test 110…500 V
Courant assigné d'emploi Jusqu'à 225 A
Seuils d'intervention réglables 0.03-0.05-0.1-0.3-0.5-1 A
Type S sélectif ■
Temps de NON intervention réglables à 2xIΔn Instantané. 0-0.1-0.2-0.3-0.5-1-2-3 s
Puissance absorbée < 10 W à 500 V AC
Solénoïde d'ouverture à contact inverseur pour la signalisation d'intervention ■
Entrée pour commande d'ouverture à distance ■
Contact NO pour la signalisation de pré-alarme ■
Contact NA pour la signalisation d'alarme ■
Indication de pré-alarme à partir du 25 % IΔn. Diode jaune fixe ■
Indication de temporisation alarme à partir du 75 % IΔn. Diode jaune clignotante (1) ■
Type A pour courant alternatif pulsatoire, ■
Type AC pour courant alternatif
Type B pour courant pulsatoire et courant continu ■
(1) Indication de temporisation alarme à partir du 90 % I∆n pour 30 mA.
Bloc différentiels
Type Réf. internationale @ Article
4 Pôles 4 Pôles
RC B pour XT3 1SDA067132R1 067132
