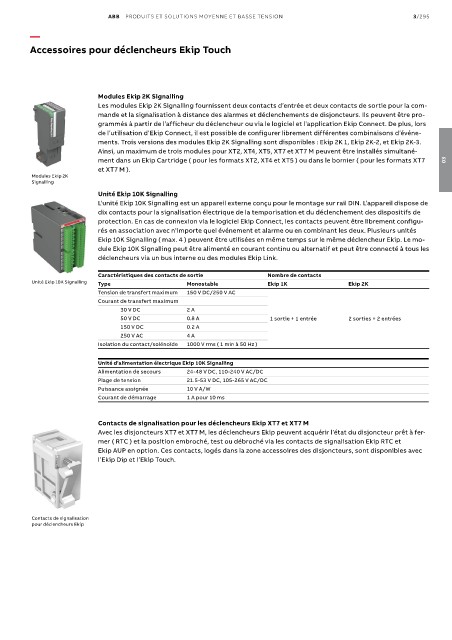

ABB PRODUITS ET SOLUTIONS MOYENNE ET BASSE TENSION 3/295

—
Accessoires pour déclencheurs Ekip Touch

Modules Ekip 2K Signalling
Les modules Ekip 2K Signalling fournissent deux contacts d’entrée et deux contacts de sortie pour la com-
mande et la signalisation à distance des alarmes et déclenchements de disjoncteurs. Ils peuvent être pro-
grammés à partir de l’afficheur du déclencheur ou via le logiciel et l’application Ekip Connect. De plus, lors
de l’utilisation d’Ekip Connect, il est possible de configurer librement différentes combinaisons d’événe-
ments. Trois versions des modules Ekip 2K Signalling sont disponibles : Ekip 2K 1, Ekip 2K-2, et Ekip 2K-3.
Ainsi, un maximum de trois modules pour XT2, XT4, XT5, XT7 et XT7 M peuvent être installés simultané-
ment dans un Ekip Cartridge ( pour les formats XT2, XT4 et XT5 ) ou dans le bornier ( pour les formats XT7 03
et XT7 M ).
Modules Ekip 2K
Signalling
Unité Ekip 10K Signalling
L’unité Ekip 10K Signalling est un appareil externe conçu pour le montage sur rail DIN. L’appareil dispose de
dix contacts pour la signalisation électrique de la temporisation et du déclenchement des dispositifs de
protection. En cas de connexion via le logiciel Ekip Connect, les contacts peuvent être librement configu-
rés en association avec n’importe quel événement et alarme ou en combinant les deux. Plusieurs unités
Ekip 10K Signalling ( max. 4 ) peuvent être utilisées en même temps sur le même déclencheur Ekip. Le mo-
dule Ekip 10K Signalling peut être alimenté en courant continu ou alternatif et peut être connecté à tous les
déclencheurs via un bus interne ou des modules Ekip Link.

Caractéristiques des contacts de sortie Nombre de contacts
Unité Ekip 10K Signalling Type Monostable Ekip 1K Ekip 2K
Tension de transfert maximum 150 V DC/250 V AC
Courant de transfert maximum
30 V DC 2 A
50 V DC 0.8 A 1 sortie + 1 entrée 2 sorties + 2 entrées
150 V DC 0.2 A
250 V AC 4 A
Isolation du contact/solénoïde 1000 V rms ( 1 min à 50 Hz )

Unité d’alimentation électrique Ekip 10K Signalling
Alimentation de secours 24-48 V DC, 110-240 V AC/DC
Plage de tension 21.5-53 V DC, 105-265 V AC/DC
Puissance assignée 10 V A/W
Courant de démarrage 1 A pour 10 ms

Contacts de signalisation pour les déclencheurs Ekip XT7 et XT7 M
Avec les disjoncteurs XT7 et XT7 M, les déclencheurs Ekip peuvent acquérir l’état du disjoncteur prêt à fer-
mer ( RTC ) et la position embroché, test ou débroché via les contacts de signalisation Ekip RTC et
Ekip AUP en option. Ces contacts, logés dans la zone accessoires des disjoncteurs, sont disponibles avec
l’Ekip Dip et l’Ekip Touch.

Contacts de signalisation
pour déclencheurs Ekip
